功率電子封裝關鍵材料和結構設計的研究進展(上)
轉自:電子與封裝
作者:王美玉1,胡偉波1,孫曉冬2,汪青3,于洪宇3
地址:1. 南開大學電子信息與光學工程學院,天津 300350;2. 中科芯集成電路有限公司,江蘇 無錫 214072;3 南方科技大學深港微電子學院,深圳 518055
摘要:傳統功率電子封裝主要以釬料連接和引線鍵合等二維平面封裝技術為主,無法滿足第三代半導體器件在高頻、高壓、高溫下的可靠應用。為了解決這一問題,二維平面封裝逐漸向三維集成封裝發展。對功率電子封裝技術中的關鍵材料和結構設計的研究進展進行了總結和展望。連接材料從錫基釬料逐漸發展為金基釬料、瞬態液相連接材料、燒結銀等高導熱、耐高溫材料,連接技術從引線鍵合逐漸發展為雙面冷卻、器件集成和垂直疊層互連等。通過去除引線提高開關性能,集成多種芯片和器件提高功率密度,雙面冷卻提高散熱效率。三維集成封裝具有巨大的市場潛力,將成為未來的主要發展趨勢之一。
關鍵詞:功率電子封裝;封裝材料;封裝結構;三維封裝;燒結銀;硅通孔
基金項目:深圳科創委項目(JCYJ20180508161601937)
1
引 言
功率電子器件正在向著高頻率、高密度、高功率和高溫應用的方向發展[1]。目前,硅(Si)基器件仍占據主導地位,然而由于材料本身的特性,硅基器件的開關頻率、工作溫度和功率密度等受到了限制。相對于傳統硅基器件,第三代半導體如碳化硅(SiC)和氮化鎵(GaN)等器件,由于具有更高的擊穿電壓、更寬的能帶隙、更高的熱導率和更低的功率損耗,越來越多地應用在如無線通訊、電動汽車、航空航天等高電壓、高溫度和高頻率的應用領域中[2-3]。但與此同時,第三代半導體器件的迅速發展,也對封裝技術提出了更為嚴苛的要求。
封裝技術是一種將芯片與承載基板連接固定、引出管腳并將其塑封成整體功率器件或模塊的工藝,主要起到電氣連接、結構支持和保護、提供散熱途徑等作用[4]。封裝作為模塊集成的核心環節,封裝材料、工藝和結構直接影響到功率模塊的熱、電和電磁干擾等特性。目前成熟的封裝技術主要是以銀膠或錫基釬料等連接材料、引線連接等封裝結構為主,耐高溫、耐高壓性能差,電磁兼容問題突出,無法提供高效的散熱途徑。近來,燒結銀互連材料、三維集成封裝結構等由于具有優異的耐高溫、高導熱性能,可以實現雙面散熱、大幅降低開關損耗,使得功率模塊具有良好的熱、電特性和可靠性,獲得了越來越多的研究和關注,有望滿足第三代半導體器件在高溫、高壓和高頻領域的可靠應用。本文針對功率電子封裝材料和結構設計的最新研究進展進行了總結和展望。
2
封裝材料
典型的功率模塊封裝結構如圖1所示,由功率芯片、連接材料、鍵合引線、陶瓷基板、底板、灌封材料、外殼和功率端子等組成[3,5]。各封裝材料的熱、電、機械和化學性質不同,因此在封裝時需要綜合考慮各材料的性能進行選擇,使整個功率模塊達到最優的性能。

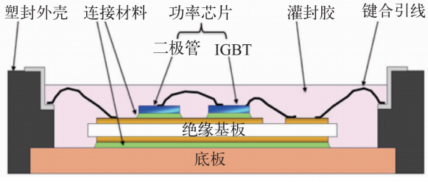

圖1 典型的功率模塊封裝結構[5]
芯片粘接、連接和基板等關鍵封裝材料與技術的發展趨勢如圖2所示。連接技術從鍵合引線向帶狀、銅柱、引線框架和電鍍通孔等方向發展,通過去除引線、增大連接面積來提高導熱和導電性能。芯片粘接材料從傳統錫焊向金基高溫釬焊、瞬態液相連接、燒結銀和燒結銅等方向發展,大幅提高導熱和導電性能,滿足高溫可靠應用?;逑蛑龊裉沾苫宓慕饘賹щ妼釋影l(fā)展,從而提高散熱效率[5]。

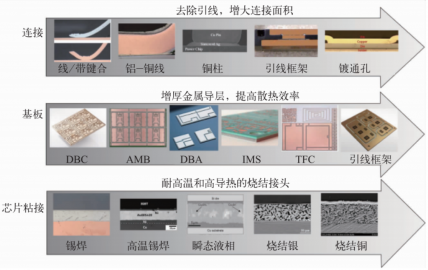

圖2 連接、基板和芯片粘接等封裝材料和技術的發展趨勢[5]
2.1 芯片材料
常用半導體材料的性能參數如表1所示[6-7]。Si因為技術成熟和成本低等特點,目前被廣泛應用在各類分立器件和集成電路、電子信息網絡工程等領域。相比于Si,GaAs具備禁帶寬度大、電子遷移率高的特性,能顯著減小射頻尺寸、降低功耗,在射頻、無線通信和光電子領域的中低功率器件方面得到廣泛應用。SiC和GaN具有更大的禁帶寬度,在高溫工作時不易吸收熱輻射能量跳變到導帶,并且具有更高的擊穿場強,所以寬禁帶半導體SiC和GaN比Si更適用于高溫和高壓場合。SiC的熱導率更大,散熱能力更好,具有較高的載流子遷移率,能夠提供較高的電流密度,并且耐高溫、耐高壓,因此常被用做功率器件,在電壓600 V及以上的高功率領域具有顯著優勢,在新能源汽車和電力設備等領域應用廣泛。GaN的電子遷移率和載流子速度更快,在高壓時的導通電阻和寄生參數更小,在高功率射頻方向具備明顯優勢。因為GaN具有高功率密度、低能耗、適合高頻率、支持更寬帶寬等特點,主要用于5G通信和衛星通訊等微波射頻領域、消費電子快充和新能源汽車等電力電子領域以及LED光電子等領域。與SiC類似,目前GaN技術仍在快速發展階段,成本相對較高。

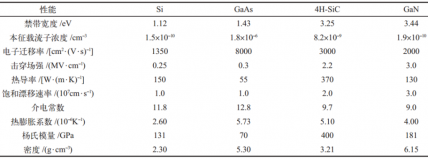

表1 半導體芯片材料的性能[6]
2.2 芯片粘接材料
SnPb合金釬料如Sn63Pb37,由于其優異的性能,如較低的剪切模量,較高的潤濕性、延展性、熱-機械性能和可靠性,曾被廣泛應用于芯片粘接材料。但是SnPb不符合歐盟RoHS無鉛標準,并且熔點較低(180 ℃左右),因此需要新的芯片粘接材料來滿足封裝結構和材料的熱膨脹系數(CTE)匹配和耐高溫的應用需求。
目前應用最廣泛的芯片粘接材料如表2所示[8]。導電銀膠主要由樹脂基體、導電粒子(主要為銀粉)和分散添加劑、助劑等組成,其電導率和熱導率相對較低,玻璃化溫度約為100~150℃,在高溫、高壓芯片封裝領域受到限制。與SnPb釬料相比,無鉛釬料如SnAg或SnAgCu等,Sn含量一般高于90%,熔點相對較高(220 ℃左右),在凝固過程中過冷度較大,容易形成粗大的樹枝晶組織及金屬間化合物,并呈不均勻分布,使其抗蠕變性減弱。此外,SnAgCu合金有較高的彈性模量,CTE與芯片和基板相差較大,在熱循環載荷作用下易發生疲勞破壞導致焊點剝離,降低了焊點可靠性[9]。

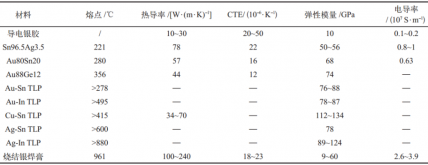

表2 芯片粘接材料性能[8]
高溫芯片粘接材料,如AuSn或AuGe等金基共晶合金釬料,具有較高的熔點(大于280 ℃)、熱導率和電導率,并且容易實現無釬劑釬焊。然而,金基釬料中的金含量普遍較高,成本高昂,并且由于組成相具有高脆性,導致加工難度大、成品率低、產品性能差等缺點,嚴重影響其在功率電子封裝領域中的廣泛應用[10]。
瞬態液相連接(Transient Liquid Phase Bonding, TLPB)是在熔點較高的被連接母材(如Cu、Au、Ag、Ni)中間加入熔點較低的中間層(如In、Sn),加熱使中間層與部分母材熔化并重新凝固,固液之間互相擴散而形成連接的過程。選擇合適的材料和工藝,瞬態液相連接可以形成性能優異的接頭,如連接強度大于60 MPa[11]。但由于中間層的選擇較少、成本較高,以及Au-In等材料的氧化問題,瞬態液相連接在高溫芯片互連的應用中受到較大限制。
燒結銀互連也稱為低溫連接技術,是基于納米銀或微米銀顆粒的固相原子擴散形成燒結連接。燒結銀工藝溫度低(200~300℃),熔點高(961 ℃),具有如熱導率高、抗溫度循環和功率循環可靠性高等眾多優點,成為高溫芯片互連的優先選擇,得到了越來越廣泛的研究和應用[12]。但是燒結銀也有一些缺點,如成本較高,納米銀顆粒易低溫團聚,微米銀焊膏需要加壓燒結,工藝復雜,并且需要芯片和基板表面進行Ni/Au或Ni/Ag等金屬鍍層處理,以及存在銀容易發生電化學遷移等問題。相比于納米銀焊膏,納米銅焊膏由于成本較低,無電化學遷移的可靠性風險,最近開始引起關注[13]。但納米銅顆粒易氧化,需要在惰性氣氛中燒結,增加了工藝復雜度和設備成本,具有一定的應用局限性。
2.3 塑封材料
塑封材料的主要功能是電氣絕緣和環境隔離,起到防潮、防鹽霧、防霉、防塵、防碰撞和防振等防護作用,避免遭受環境的腐蝕與破壞,從而保證電子組件的電氣性能,甚至提高高壓功率模塊的電壓等級,避免電極放電,最終提高電子產品的可靠性[14]。塑封材料的種類和性能如表3所示,塑封材料可分為敷形涂料(Conformal Coatings)、底部填充膠(Underfills)、模塑料(Molding Compounds)、灌封膠(Potting Compounds)和頂部包封膠(Glob Tops)[14]。

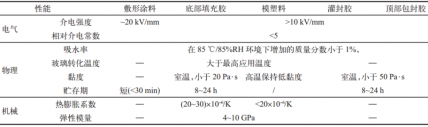

表3 塑封材料的種類和性能[14]
敷形涂料是一種常用于印制線路表面防護的有機涂料,需要與基板和組件有良好的連接性能。一般選擇具有低吸水率、高介電強度、匹配的CTE、低彈性模量的材料,如可在小于120 ℃低溫使用的丙烯酸,在小于165 ℃中低溫使用的聚氨酯,在小于200 ℃中溫使用的環氧樹脂,以及可在大于250 ℃高溫使用的硅樹脂、聚對二甲苯、苯并環丁烯和聚酰亞胺等。
底部填充膠和模塑料如圖3所示,其作用除了可以與周圍環境隔離和降低電場應力,還可以通過降低或重新分布由CTE不匹配帶來的熱-機械應力來提高封裝產品的可靠性[14]。因此,應該盡可能選擇與封裝結構內各組件CTE相匹配的材料,如CTE為(20~30)×10-6/K和小于20×10-6/K的硬質材料分別作為底部填充膠和模塑料來分別降低來自焊錫球以及包括焊錫球在內的整個封裝結構的熱應力。目前,最常用的底部填充膠和模塑料為二氧化硅填充的環氧樹脂。
灌封膠和頂部包封膠除了提高抗電場擊穿的電壓等級和避免周圍環境的腐蝕與破壞等,還對封裝結構起到一定的機械支撐作用。目前最常用的灌封膠和頂部包封膠材料為可在小于165 ℃低溫應用的聚氨酯,在小于200 ℃中溫應用的環氧樹脂,以及在小于300 ℃高溫應用的硅橡膠或凝膠等。其中硅橡膠或凝膠等軟質材料由于具有較低的硬度和模量、較高的塑性和彈性,對芯片、鍵合線等封裝組件的應力影響較小,得到了最廣泛的應用。但硅橡膠和凝膠等軟質材料的機械支撐和保護性能較差。為了抵抗外部沖擊,可以選擇樹脂等硬質材料。但是樹脂通常具有較高的模量,需要選擇CTE匹配的材料,避免對整個封裝結構帶來過大的熱-機械應力。

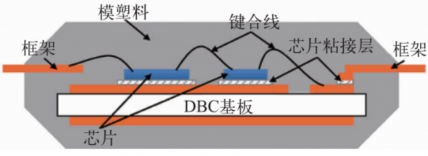

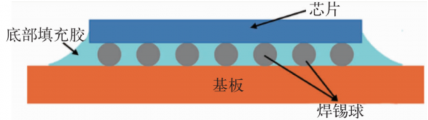

(a)底部填充膠
(b)模塑料示意圖
圖3 功率電子封裝結構中的底部填充膠和模塑料示意圖[14]
2.4 基板與底板材料
一般來說,基板是一個“金屬導電層-絕緣層-金屬導電層”的三明治結構,上下兩層金屬導電層分別用于芯片和底板的互連。根據制造工藝,基板可分為直接覆銅基板(Direct Bonded Copper,DBC)、直接電鍍基板(Direct Printed Copper,DPC)、直接覆鋁基板(Direct Bonded Aluminum,DBA)、活性金屬釬焊基板(Active Metal Brazing,AMB)、絕緣金屬基板(Insulated Metal Substrate,IMS)以及厚膜印刷基板(Thick-film Printed Copper,TPC)等。
DBC基板是在銅膜上采用薄氧化銅與陶瓷形成共晶連接,其兼具優異的性能和相對較低的成本,在功率電子封裝中得到了最廣泛的應用。然而,陶瓷連接界面處的氧化銅薄膜容易分層,造成DBC基板的抗溫度循環可靠性較低。AMB基板是采用活性金屬釬焊將金屬和陶瓷連接在一起,可以消除氧化層,提高可靠性。DBA基板是采用AlSi釬焊來連接鋁板和陶瓷,相對于DBC的銅層來說,鋁層的硬度更低,可以承受更高的熱-機械應力,提高可靠性[15]。但鋁的熱導率比銅低,DBA基板的散熱性能不如DBC基板。IMS基板包括一層高導熱的絕緣樹脂、一層銅底板和厚銅膜。與DBC相比,IMB制造工藝簡單、熱處理溫度低、成本低、可靠性高。TPC基板是在陶瓷上絲網印刷一層銅膏,通過在850~950 ℃高溫燒結,形成金屬膜與陶瓷的高強度連接,溫度循環可靠性較高,可與集成電路芯片和無源器件高度集成來形成混合模塊。最近也出現了基于厚引線框架-薄絕緣層的基板,簡化了多層基板結構,提高了散熱效率[5]。
綜合考慮熱導率和CTE等,Al2O3、Si3N4、AlN和BeO是基板中最常用的陶瓷材料,其性能比較見表4[8,16]。BeO具有最高的熱導率,但是制備過程中的微塵對人體有害,導致其應用受到很大限制。Al2O3是最經濟的選擇,但是機械強度適中,導熱性能相對較差。AlN的熱導率比Al2O3更高,CTE與芯片更匹配。Si3N4具有更高的溫度循環可靠性,但成本相對較高[17]。相對而言,Al-AlN和Cu-Si3N4的組合可靠性更高,其原因是前者鋁材料較軟,彈性模量較低,容易變形,可以減緩熱應力對陶瓷造成的損傷;后者Si3N4的抗彎強度和斷裂韌性較大,可以抵抗銅帶來的熱應力。

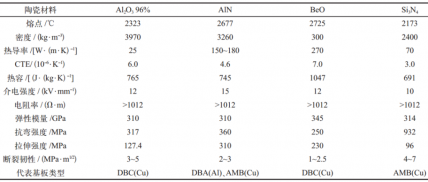

表4 基板中的陶瓷材料性能[8]
最常用的底板材料為Cu,為了降低CTE和保證高熱導率,金屬復合材料如AlSiC、W-Cu、Mo-Cu、以及Cu-Mo-Cu也得到廣泛應用,其性能參數見表5[8]。底板一般會做鍍鎳處理,可以防止高溫下銅原子的遷移和氧化,提高銅底板的強度和變形抗力。
表5 底板材料性能[8]
