AMB陶瓷覆銅板

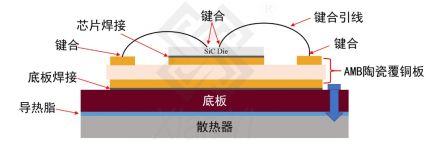

活性金屬釬焊(AMB)陶瓷載板是通過活性金屬釬料將陶瓷板和銅板釬焊復合形成,相比傳統的DBC陶瓷覆銅板,具有銅層厚、導熱性能好、抗溫度沖擊性能好、可靠性高的優勢,通常作為高壓、大功率器件封裝用基板,尤其匹配第三代半導體SiC功率器件的封裝需


特點:

l自主研發的活性釬料

l 全工藝流程自主自控

l超低界面空洞率,高導熱

l 抗溫度沖擊性能好,服役可靠性高



規格參數:

陶瓷規格

熱導率(W/m`K)

Si3N4:≥80

AlN:≥170

ZAT≥27

厚度

0.25/0.32

0.25/0.38/0.63/1.0

0.25/0.32/0.38

銅規格

厚度

0.3/0.4/0.5/0.8

產品規格

最大尺寸

138*190

最大有效面積

127*178

產品性能

空洞率

<0.3%

剝離強度(N/mm)

>10

冷熱沖擊壽命

@-55~150℃, 保持 15min,變溫 <10s

>5000

>40

>200

可焊性

>95%

打線性能

剪切力≥1000gf

鋁線殘留面積≥50%



陶瓷/銅厚度組合:

                      銅度/mm

陶瓷厚度/mm

0.1-0.3

0.4

0.5

0.8

0.25

Si3N4、ZTA

Si3N4、ZTA

Si3N4、ZTA

Si3N4

0.32

Si3N4、ZTA

Si3N4、ZTA

Si3N4、ZTA

Si3N4

0..38

AlN、Al2O3/ZTA

-

-

-

0.63

AlN、Al2O3

AlN、Al2O3

AlN、Al2O3

-

1.00

AlN、Al2O3

AlN、Al2O3

AlN、Al2O3

AlN、Al2O3

AMB載板表面處理:

銅表面粗糙度

Ra≤1.5μm,Ra≤10μm,Rmax=50μm

鍍層

裸銅防氧化

-

鍍鎳

2~10μm(P 6%-10%)

鍍銀

0.1~1.0μm

鍍鎳金

Ni:2~10μm,Au:0.05~0.3μm

鍍鎳鈀金

Ni:2~10μm,Pd:0.05~0.3μm,Au:0.05~0.3μm

阻焊

線寬、線距及公差

≥0.2mm,公差±0.2mm

位置公差

±0.2mm

厚度

5~40μm

耐溫

≤320℃/10s

典型應用場景:

新能源汽車

軌道交通

智能電網

光伏與儲能
