車載激光雷達的氣密性封裝

轉自：3d tof，來源：智能汽車俱樂部

激光器和探測器是激光雷達的重要部件，很大程度上決定了激光雷達的性能、可靠性和成本。

LIDAR傳感器多數安裝在車輛外部，會經歷雨雪，高低溫，機械沖擊及振動等各種環境，惡劣的外部環境使得敏感的雷達部件需要采用高可靠的氣密性封裝產品。防止外界污染造成激光和光學界面損傷，水汽造成光學器件失效等，進而滿足車規級可靠性設計。

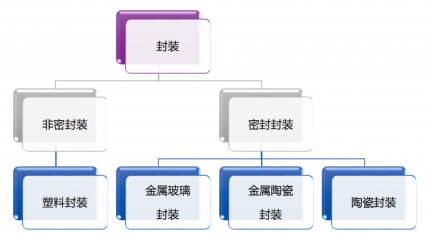

封裝可分為密封封裝和非密封封裝，駕駛環境的惡劣條件以及極高的光學性能要求迫使敏感的LiDAR部件需要可靠的氣密封裝。在傳感器的密封封裝領域，有不同的技術。

密封封裝主要分為金屬玻璃封裝、金屬陶瓷封裝以及陶瓷封裝三類。

1、玻璃金屬密封

①、玻璃金屬密封概述

對于用于惡劣環境的汽車和光電子傳感器封裝，最常用的一種技術是玻璃金屬密封，簡稱GTMS。顧名思義，該全密封封裝主要使用金屬和玻璃兩種材料。首先將傳感器部件封裝在金屬管殼內，金屬管殼和導電金屬引腳通過特別的絕緣玻璃來密封。使用專用玻璃密封的優點在于無機材料不可滲透且?guī)缀醪粫?huì)老化。氣體和水分不能透過玻璃進入傳感器內部，可近乎永久地保持高度氣密性。相比之下，聚合物等材料會隨時間自然老化，無法保持真正的全密封環境。

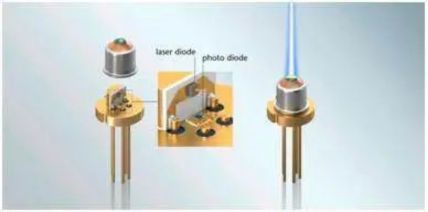

光源(激光二極管)的玻璃金屬密封封裝

傳感器的玻璃金屬封裝，通常采用光學玻璃或透鏡作為光信號傳輸接口。使用高品質玻璃或透鏡對于順利和精確傳輸信號很重要。

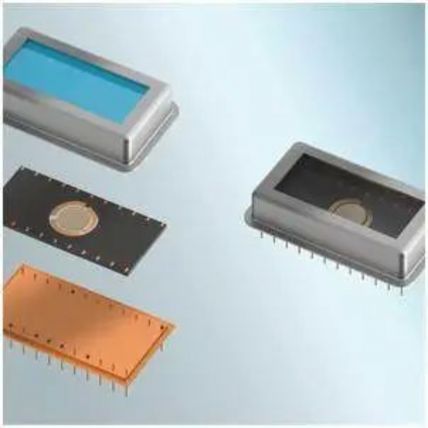

MEMS反射鏡的玻璃金屬密封封裝

②、玻璃金屬密封優勢

玻璃金屬密封的重要質量標準是選擇具有合適熱膨脹系數（CTE）的特種玻璃和金屬，因?yàn)檫@兩種材料在封接工藝中通常會產生的不同膨脹或收縮。精心的材料匹配和組合還可以直接熔合這兩種材料，不需使用其它連接劑。一旦實現共熔，玻璃和金屬將實現非常可靠的耐用度，甚至可以承受汽車環境中的極端壓力和溫度變化。

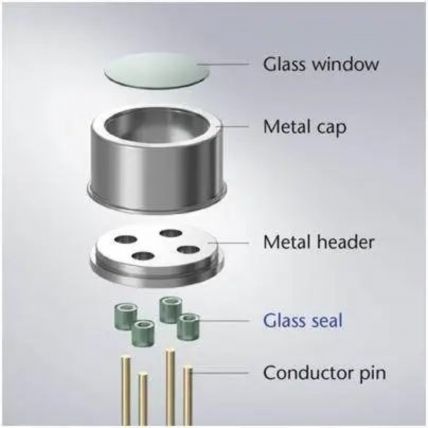

典型的玻璃金屬密封(GTMS) 封裝設計

典型的GTMS封裝的"引腳設計"—也稱作"通孔設計"—使得傳感器封裝能夠與PCB（印刷電路板）牢固連接。金屬引腳可以插入到PCB中并使用焊錫將其緊緊固定上，使得組件非?？箾_擊和振動。另一種封裝技術是陶瓷表面貼裝（SMD）。SMD是貼裝在PCB上，因此可能對機械撞擊、特別是橫向載荷更敏感。

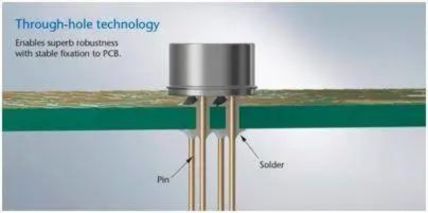

通孔引腳和焊錫將GTMS封裝固定在PCB上，提高了組件可靠性

2、金屬陶瓷封裝

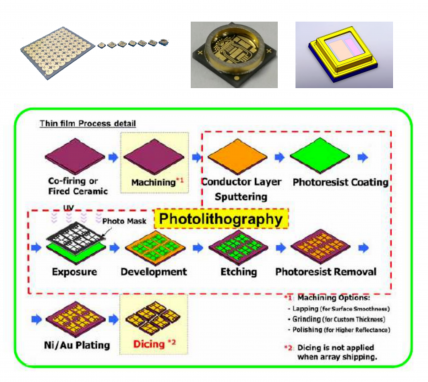

AlN多層+薄膜金屬化：

• 多層布線，可實現轉孔，而非僅僅垂直互。

• 圖形精度高，實現高精度對位。

• 基板上可預制金錫焊料，實現多芯片依次焊接

3、陶瓷封裝

陶瓷是硬脆性材料，陶瓷封裝屬于氣密性封裝，是高可靠度需求的主要封裝技術，主要材料包括氧化鋁、氧化鈹和氮化鋁等。當今的陶瓷技術已可將燒結的尺寸變化控制在0.1%的范圍，可結合厚膜技術制成30-60層的多層連線傳導結構，因此陶瓷也是作為制作多芯片組件（MCM）封裝基板主要的材料之一。

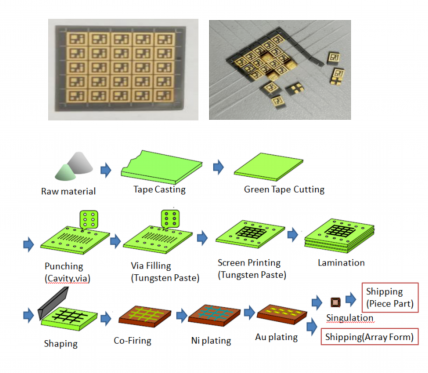

AlN-HTCC:

• 小型化，高強度，高散熱

• 可以設計成多個異型腔體和凸臺結構、內部立體安裝光收發芯片、控制芯片等多種器件，達到信號快速響應的高性能要求。
