王楊婧 秦緒嶸

摘 要：

隨著衛星應用技術的發展， 相控陣天線在衛星上的應用越來越廣泛，T/R 組件作為有源相控陣天線最核心的部分，直接決定了相控陣天線的性能，而衛星載荷宇航級的應用， 又對T/R組件提出了需要同時具備高功率、高集成和高可靠性等更加嚴苛的要求。提出了一種星載大功率組件的高密度組裝技術，從結構特點、熱仿真、可制造性等方面詳細介紹了其工藝設計與實現過程，并對關鍵工藝和過程控制措施進行了詳述，通過多級焊接解決了該T/R組件多通道大功率芯片的散熱問題，最終給出了實物照片和測試結果。該高密度組裝技術的攻關與驗證成功，為高功率、高可靠、高性能星載T/R組件的批產提供了工藝基礎。

關鍵詞: T/R組件；大功率；星載；組裝技術

1引言

應用于星載相控陣天線中的T /R 組件，正如其在地面和機載平臺應用一樣，經歷了基于混合微波集成電路的組件和單片微波集成電路組件兩大階段，伴隨著第一代硅( Si) 、第二代砷化鎵( GaAs) 器件的成熟應用，高密度集成的多芯片組件( mulitichipmodule，MCM) 封裝模塊，已成為現階段有源相控陣的主流技術方案。然而，高軌通信衛星、高軌遙控/遙測衛星、高軌SAR 衛星等應用，對核心器件的高功率、高效率、小型化和高擊穿電壓特性提出了新的需求，已成熟使用的GaAs 器件無法滿足數倍增長的功率密度需求。隨著第三代半導體材料氮化鎵( GaN) 技術逐步趨于成熟，其在高能量帶隙、高擊穿場強、高射頻密度、寬帶、高偏壓、高熱導性等方面的優勢逐步明顯，可提供的功率密度比GaAs 器件高十倍。因此，采用GaN器件的T /R 組件將實現更大的輸出功率、更高的效率和寬帶性能優勢，已在有源相控陣的T /R 組件中獲得應用，并且在星載相控陣系統的應用極具優勢。

本文通過實驗，介紹了一款4 通道X 波段50 WT/R 組件( 簡稱50 W T /R 組件) 的高密度組裝工藝，該組件以多級GaN 芯片作為核心放大器芯片、輔助GaAs 芯片、Si 芯片等控制、驅動或場效應管芯片的微波MCM技術，可實現高功率、高集成度與高可靠性的衛星載荷需求。

2組件設計

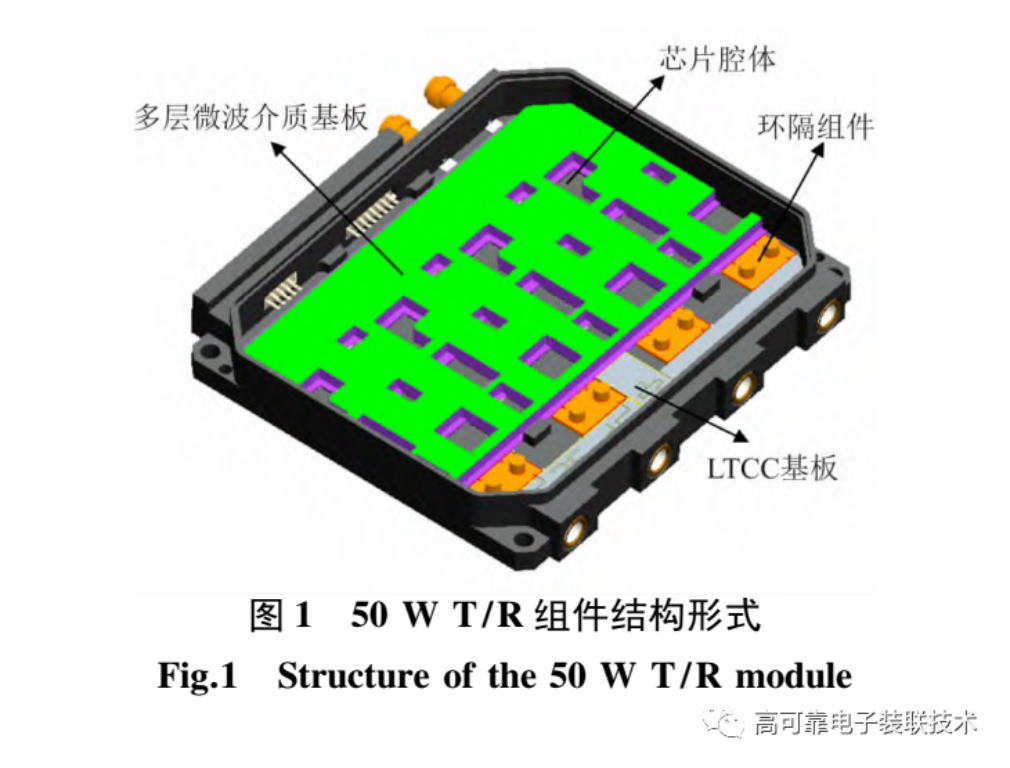

50 W T /R 組件具有收發放大、幅相控制、耦合定標、電源脈沖調制和幅相控制等功能，每個T /R組件內部包含四個通道，封裝在統一的硅鋁管殼內，結構形式如圖1所示，組件內部的有源部分通過裸芯片實現，主要器件包括Si 基環隔組件、GaN 功放芯片、GaN 驅放芯片、GaAs 限幅器芯片、GaAs 低噪放芯片、GaAs 幅相控制多功能芯片、GaAs 延時器芯片、Si 基電源驅動芯片、Si 基PMOS 管芯片、阻容元件等；無源部分通過低溫共燒陶瓷( lowtemperatureco-fired ceramic，LTCC) 基板和多層微波介質基板實現，且主要射頻和低頻控制走線均在多層微波介質基板中實現。

由于該50 W T /R 組件中采用了多級放大器芯片，單通道峰值輸出功率高達57 W，平均熱耗65 W，且受相控陣系統的空間尺寸限制，需在單面開腔中實現高密度的射頻與低頻布局。結合結構、工藝、組裝能力等因素，多層微波介質基板采用了開腔設計，將各級GaN 放大器芯片進行嵌入式裝配與管殼接觸，提高散熱能力; 環隔組件與SMP 端口采用LTCC基板，實現高隔離度的射頻信號耦合器輸出和耦合信號的合路。

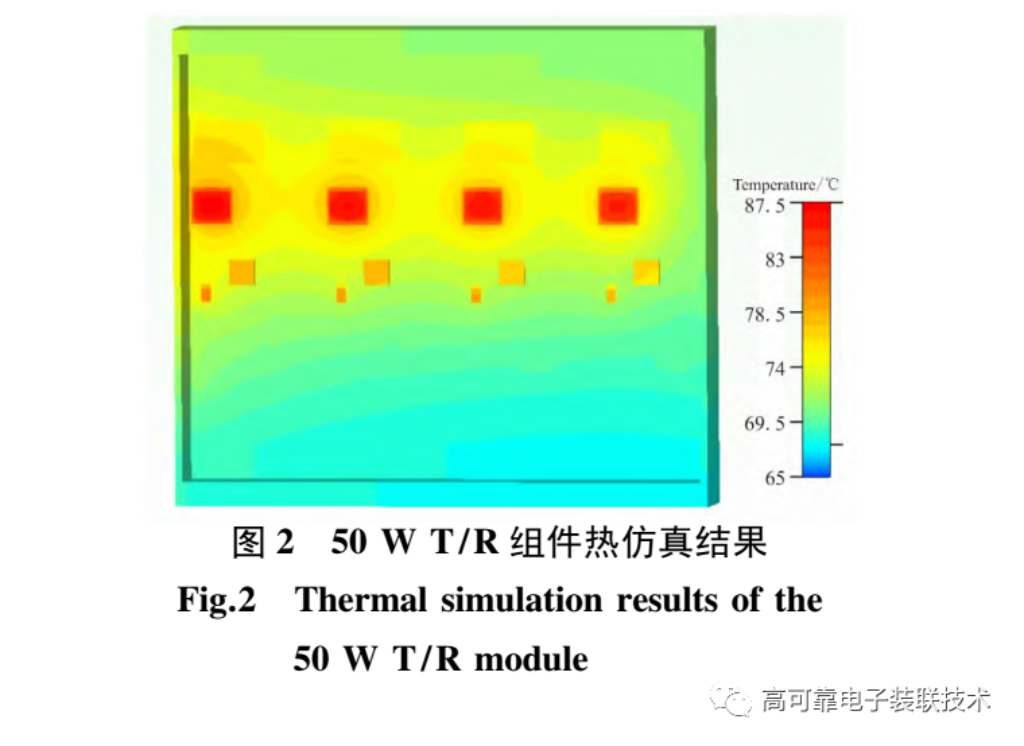

其中，功耗最大的為末級GaN 功放芯片和前級GaN驅放芯片，為了保證大功率GaN 芯片可以實現良好的熱傳導，對兩種GaN 芯片按照全焊接的方案進行了熱仿真。經過仿真計算，組件四個通道單只GaN功放芯片峰值熱耗60 W、結溫101．9 ℃，GaN 驅放芯片結溫89．7 ℃。另外，對其他功耗較大的芯片也進行了熱仿真，GaAs限幅器芯片和后端的Si 基環隔組件，按照導電膠粘接的預案進行了熱仿真，結溫分別為71．5 ℃和97．2 ℃，仿真結果如圖2所示。根據仿真結果，GaN芯片一級降額溫度為165 ℃，GaAs芯片一級降額溫度為110℃，滿足設計要求。

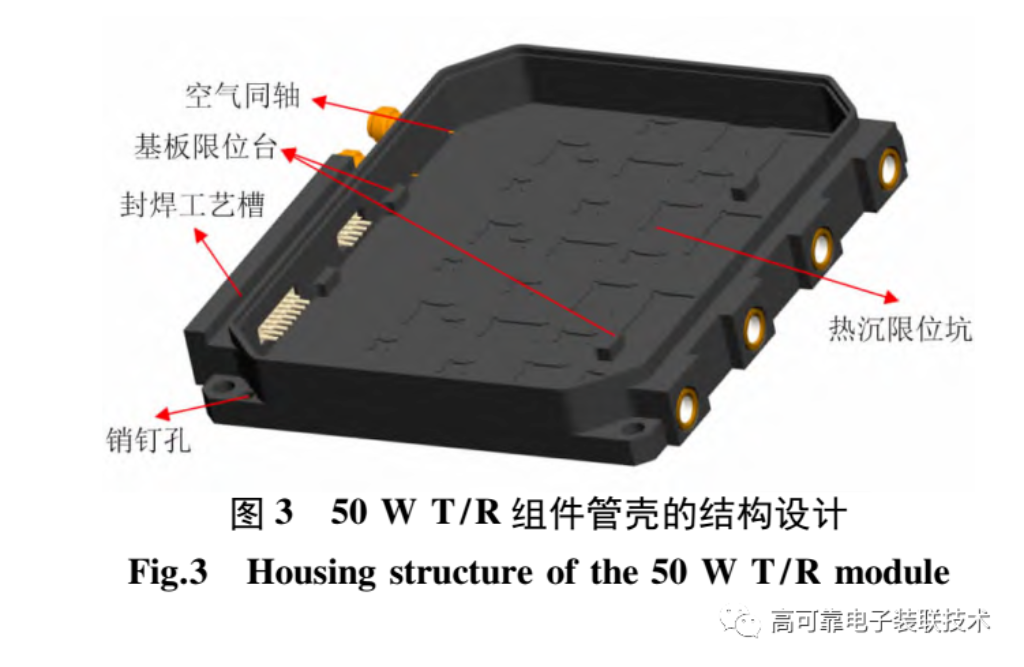

另外，由于該50 W T /R 組件中包含了大量未封裝裸芯片，為了提高產品的長期可靠性，采用了氣密封裝管殼結構;并且為了保證組裝精度，管殼內部進行了限位結構設計，如圖3所示。考慮到實際組裝過程中可能引入的各種不確定性因素，需要兼顧可實現性、可操作性與高可靠性來進行產品的工藝方案設計。

3工藝設計與實現

3．1 工藝方案設計

3．1．1 工藝路線

根據熱仿真結果，該50 W T/R 組件中GaN 功放芯片、GaN 驅放芯片和環隔組件的功耗大，工作時結溫較高，因此均需采用低熱阻的焊接方式進行組裝來實現良好的散熱，保證兩級GaN 放大器芯片和環隔組件能正常工作，避免熱積累導致芯片燒毀; 而其它GaAs 芯片、Si芯片、介質基板、LTCC 基板等，由于對散熱沒有嚴格的要求，既可采用粘接的方式，也可采用焊接的方式進行組裝。

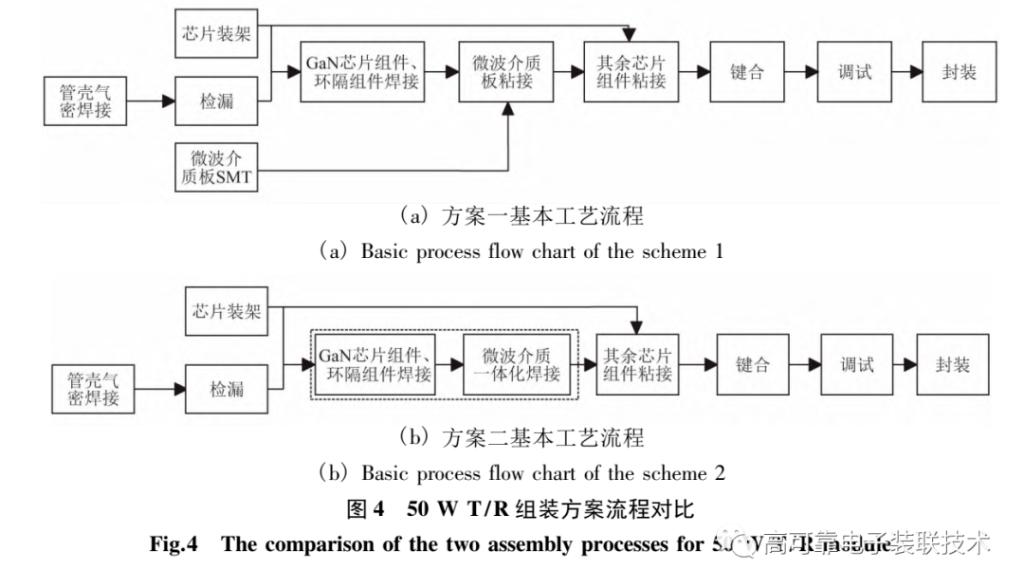

根據產品的結構與布局特點，多層微波介質基板和LTCC基板的組裝具備兩種實施方案: 一是采用導電膠粘接的方式，二是采用焊接的方式進行組裝。兩種方案的共同要求均為低空洞，且兩級GaN 放大器芯片的空洞要求更為嚴苛( 空洞率≤3%) ，以此來保證各通道熱性能的均勻性。兩種方案的基本流程如圖4所示，方案一: 先焊接GaN 芯片和環隔組件，然后再進行介質基板和LTCC 基板的粘接，但由于基板面積較大且為開窗結構，存在膠液涂覆操作效率低、芯片焊接后的保護難度大的問題，組裝效率低; 方案二: 先焊接基板、GaN 芯片和環隔組，然后再粘接其它GaAs芯片、Si 芯片等，但由于對空洞率要求極高，焊接過程控制是其關鍵，該方案組裝效率較高。

從工藝流程的角度考慮，方案二比方案一的流程少，多層微波介質板SMT及其相關的清洗、檢驗、返修等工序均可以合并至一體化焊接工序，且大面積焊接比大面積粘接的可操作性更強; 另一方面，該50 WT/R 組件產品功率較大，基板采用焊接的方式能更好保證大功率芯片的熱傳導。因此本50W T/R組件產品按照方案二來制定詳細工藝方案。

2．1．2 工藝設計

由于該50 W T /R 組件較為復雜，且功率密度大，體積小，組裝量大。主要分為4個部分:

1) 管殼焊接。該50 W T/R 組件的管殼材料為Si50Al50，表面鍍薄金( 厚度≤0．5 μm) ，采用金錫( Au80Sn20) 焊料將外部連接器、SSMA、SMP 進行氣密焊接。所選用材料與工藝均已在航天MCM產品中成熟應用。

2) 芯片裝架。該50 W T/R 組件采用的多級放大器芯片，需要通過控制焊接空洞率來保證良好的散熱。因此采用金錫焊料將芯片共晶焊接至鎢銅熱沉上，同時需要嚴格控制功放芯片與驅放芯片熱源區的空洞率≤3%。所選用材料與工藝均已在航天MCM 產品中成熟應用。

氣密封裝。采用激光封焊的方式進行氣密封裝，該工藝方法已在航天MCM 產品中成熟應用。

2．2 關鍵工藝控制與實現

該50 W T /R 組件的的關鍵工藝過程為基板與芯片組件焊接，關鍵點為焊接空洞的控制，因此投產驗證樣件進行了驗證試驗，以此來確定細節的實施方案與焊接曲線?；寮捌渖献枞?、功放芯片組件、驅放芯片組件、環隔組件均采用鉛錫( Sn63Pb37) 焊料進行焊接，且需要在保證管殼已焊接部分可靠性的同時，完成芯片組件和基板焊接的低空洞率和高質量的焊接。因此采取了以下措施進行過程控制:

1) 對管殼上各焊接區域進行激光刻線［14］，保證回流焊接時各部分的焊錫不粘連，避免焊料堆積造成短路;

2) 結合焊料特性［15］、產品結構特點以及元器件耐熱情況，采用多點測溫的方式來進行回流焊接的溫度參數設置，如圖5 所示。

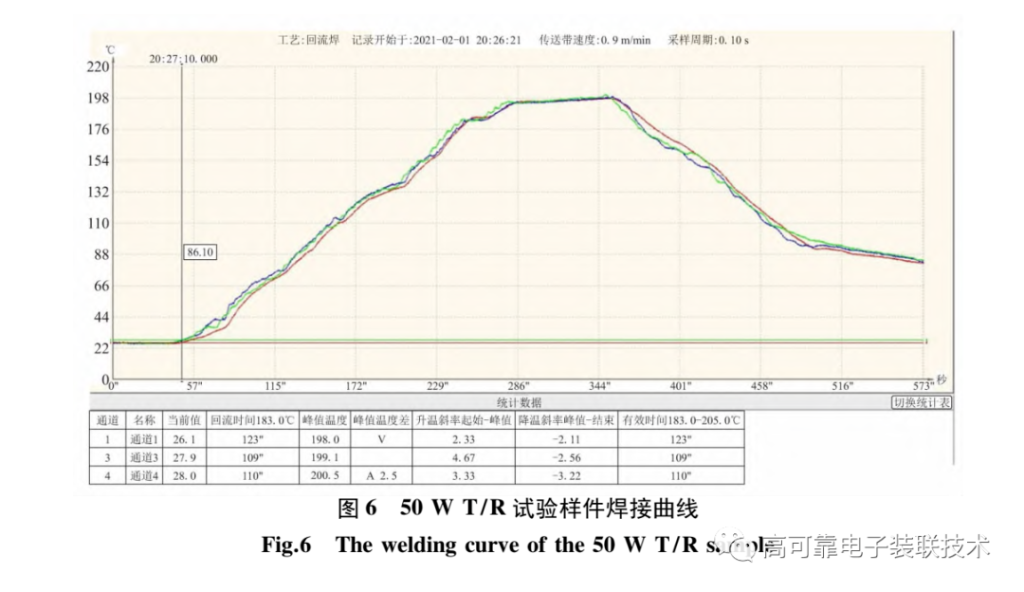

    經過多次回流焊接溫度實測，最終確定了基板的焊接工藝參數，焊接曲線如圖6 所示。對焊接后的樣件進行了X 光檢測，如圖7所示，各組件焊接空洞率均滿足要求。

3) 焊接完成后的清洗，采用多次霧化清洗結合高溫烘烤的方式，保證助焊劑完全清洗徹底，避免助焊劑殘留影響裸芯片的可靠性。

3 實物及測試

按照以上工藝方案對50 W T/R 組件產品進行了組裝，實物圖如圖8 所示，尺寸74． 3 mm ×76．9 mm× 11 mm，重量約130g。經測試，50 W T /R 組件單通道發射功率大于50W，接收增益大于25 dB，噪聲系數小于3．5 dB，測試結果滿足設計指標要求。

4 結論

本文介紹了一款星載4 通道X 波段50 W T/R組件的高密度組裝技術，重點介紹了關鍵工序控制與實現途徑，實現了4 通道大功率芯片、基板、與其它元器件的低空洞率一體化焊接，不僅滿足產品的性能要求，也保證了高密度組裝過程的可操作性和產品的高可靠性。組裝后的產品測試結果表明，該50 W T/R 組件的性能滿足總體技術指標要求。本文所述的組裝工藝技術對同類高密度混合封裝產品的設計和工藝實現具有一定的參考價值。
