金錫焊料在大功率半導體激光器中的應用

大功率半導體激光器具有體積小，質量小，結構簡單，亮度高，壽命長等優點，已廣泛應用于在汽車、電子、機械、航空、鋼鐵等行業中。具體而言，大功率半導體激光器的應用主要分為以下4個的方面：1）作為其它激光器的泵浦源；2）激光加工；3）醫療與美容；4）軍事裝備。

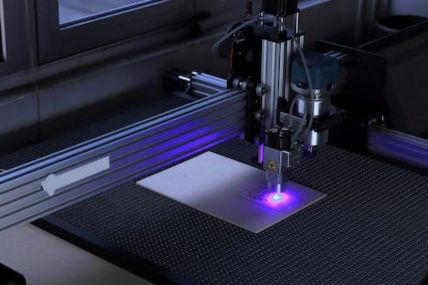

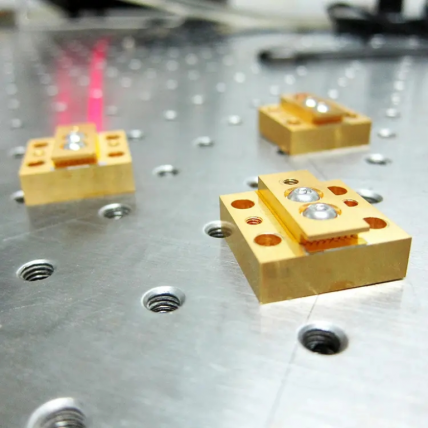

（大功率激光器應用行業圖片）

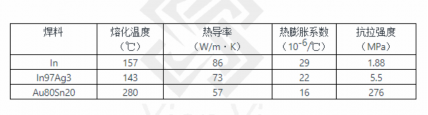

大功率半導體激光器的電光轉換效率通常在50~70%，意味著在工作中接近一半的能量將以熱能的形式耗散，這對激光器的散熱能力提出了挑戰。如果不能及時排出廢熱，激光器的出光效率將隨之下降，進而導致輸出光功率減小。在大功率半導體激光器封裝工藝中，芯片的燒結質量激光器的散熱能力影響很大，常用的焊料品種主要為銦焊料（In/In97Ag3）和金錫焊料（Au80Sn20），兩者的物理性質如下：

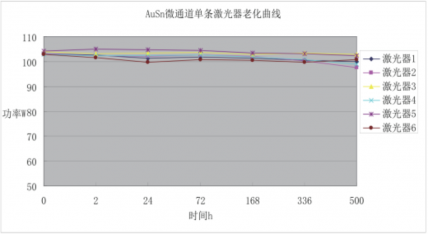

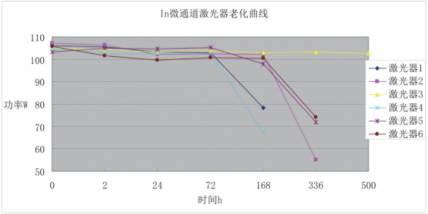

Au80Sn20焊料的熱膨脹系數與芯片（GaAs 6.5×10^-6/℃）更相近，而銦焊料則由于其質軟的特性可以緩沖芯片燒結時的應力。但是在可靠性及壽命上，采用Au80Sn20焊料燒結的芯片顯示出顯著的優越性。兩種焊料封裝的激光器在老化過程中的功率變化如下圖^[1]所示?？梢钥吹?，Au80Sn20焊料封裝的激光器功率較為穩定，而銦焊料封裝器件多數失效。

激光器在高溫長時間工作時，銦焊料內部將出現空洞導致封裝熱阻提高，進而劣化激光器散熱性能引起功率下降。此外在這一過程中，銦焊料還存在“爬銦”現象，沿芯片側面攀爬、遷移的焊料可能會導致漏電或器件性能退化。作為對比，Au80Sn20焊料則不會有類似失效模式。

先藝電子是國內領先的半導體微組裝互連材料制造商，金錫合金預成形焊片產品在大功率半導體激光器封裝領域廣受認可。除此以外，我們也可以將金錫焊料預鍍覆在熱沉片上，便利客戶的使用。如您對大功率半導體激光器封裝用焊料有任何需求，歡迎隨時聯系我們，富有經驗的技術團隊將提供選型、焊接工藝及失效分析方面的建議與指導。

參考文獻

[1] 房玉鎖,李成燕,牛江麗,王媛媛,任永學,安振峰.焊料體系對高功率半導體激光器性能的影響[J].世界有色金屬,2017(03):142-144.
