芯片真空金錫共晶焊接中的氣壓控制

轉自：半導體封裝工程師之家，原創：海綿寶寶的耳朵，作者：洪火鋒

摘要：

 真空共晶焊接是用真空共晶爐實現芯片與載體互連的一種重要的焊接工藝。對于需要共晶的芯片，其與載體間共晶焊接的空洞率，會直接影響到芯片工作時的散熱及其輸出功率。重點針對無工裝施加壓力條件下真空共晶爐內抽真空、加壓、泄壓等工藝展開試驗研究，分析不同的爐內氣壓壓強與空洞率之間的關系。試驗結果表明，在焊料熔化形成空洞時增加氣壓、在焊料凝固后排氣降壓，對降低焊接空洞率有明顯改善。

1 引言

 隨著通信行業的快速發展，各種微波系統、模塊的工作頻率越來越高，微波多芯片組件（尤其毫米波TR組件）憑借其高密度、高性能、高可靠性、重量輕、體積小等特點被廣泛地應用于航空航天、軍用通信等領域。微波多芯片組件的實現主要建立在微組裝工藝技術的基礎上，共晶是微組裝技術中實現芯片與載體互連的一種重要的焊接工藝，具有良好導電、導熱的特點，充分保障了芯片的接地、散熱特性，對芯片的電性能的實現以及穩定工作有著至關重要的作用，被廣泛應用于毫米波高頻段、大功率微波器件中。

真空共晶焊接工藝技術中影響焊接質量的主要參數包括焊接溫度、焊接時間、焊接件上壓力、焊接氛圍等因素，目前傳統的芯片真空共晶焊接工藝是通過在芯片上設計工裝施加壓力來實現的，并且其對降低共晶焊接空洞率有著非常突出的作用，然而對于一些表面對壓力敏感的芯片（如存在多處空氣橋而無施壓空間的砷化鎵芯片等）而言，焊接過程中在不通過工裝施加壓力的情況下對芯片共晶焊接的空洞率進行優化控制至關重要。

2 試驗方法與過程

 本文采用薄膜陶瓷基片替代芯片進行模擬試驗，針對在真空共晶焊接過程中，在不同升溫時段對真空共晶爐進行抽真空、充氮?dú)?，通過樣件的檢測分析不同的爐內氣壓對共晶焊接的影響，并在試驗的基礎上進行參數優化。參數確認后，通過實際芯片的空洞率的測試來驗證試驗情況，獲取低空洞率的芯片焊接。

2.1 試驗材料及準備

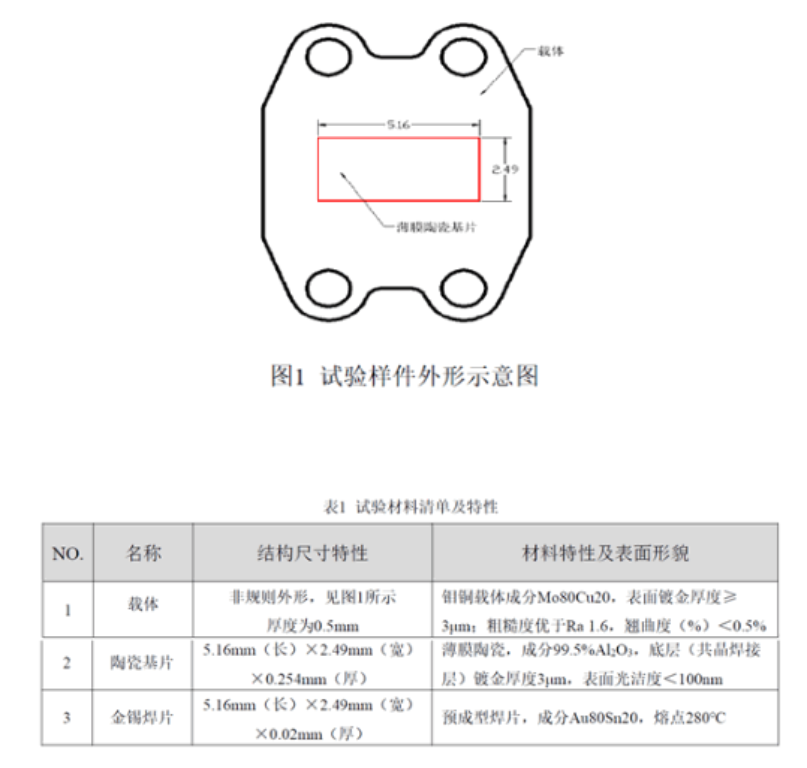

 本文所用的試驗樣件材料的外形示意圖如圖1所示，具體材料種類及特性見表1。

2.2 試驗方法及規劃

 真空共晶焊接是利用并有效控制真空共晶爐內氣壓，大致通過預熱、抽真空、升溫、降溫、充氣、排氣等過程，設置出相應的溫度、氣壓與時間的控制曲線，實現共晶的過程。

首先對載體、薄膜陶瓷基片進行物理清洗，再利用等離子清洗機清洗兩者待焊接面（射頻功率：500W，清洗時間：5分鐘）；然后將預成型焊料片、薄膜陶瓷基片、載體依次放入共晶爐內的石墨載板上；運行設置的設備程序完成共晶焊接；將焊接完成的樣件經過顯微鏡目檢，觀察薄膜陶瓷基片四周溢出的金錫焊料是否熔化充分、連續，色澤光亮；最后經X射線設備檢測焊接空洞率（內控空洞要求：空洞率小于15%且無貫穿性空洞）。

對任何一種焊接件而言，其外形、重量、材料、熱容等因素都不同，首先針對試驗樣件摸索出常壓下共晶爐的溫度曲線，以此開展后續試驗。在金錫焊料未發生熔化時，真空共晶爐內氣氛環境（無論真空或者是高氣體壓力）會對溫度分布產生影響，但此時尚未形成空洞；而在焊料熔融后，真空共晶爐內氣氛環境開始對空洞率產生影響。依次開展全過程真空環境的共晶焊接，熔融前加壓并在熔融中真空的共晶焊接，熔融前加壓并在熔融中排氣降壓的共晶焊接，以及熔融中加壓的共晶焊接。

2.3 試驗過程

 2.3.1 常壓下溫度曲線的確定

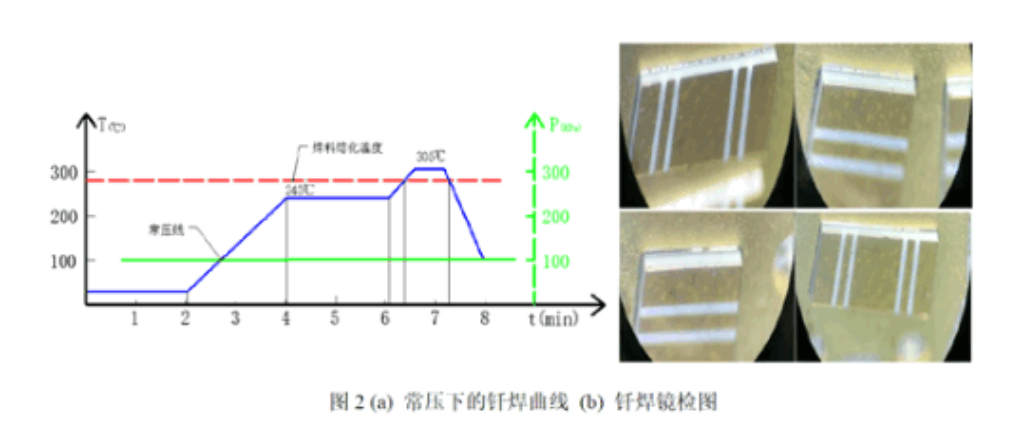

經多次保持爐內氣壓為常壓（標準大氣壓）的共晶焊接試驗，確定樣件常壓下溫度-時間（溫時）曲線，如圖2所示。在該溫時曲線下，薄膜陶瓷基片下的金錫焊料熔化充分并且色澤光亮，同時焊縫處焊料流淌均勻、連續。

考慮到真空環境下熱傳導會降低以及注入氮?dú)鈺r(shí)會吸走一部分熱量，后續試驗設定的最高溫度及焊接保溫時間會進行相應的小幅度調整。

2.3.2 全過程真空環境的共晶焊接

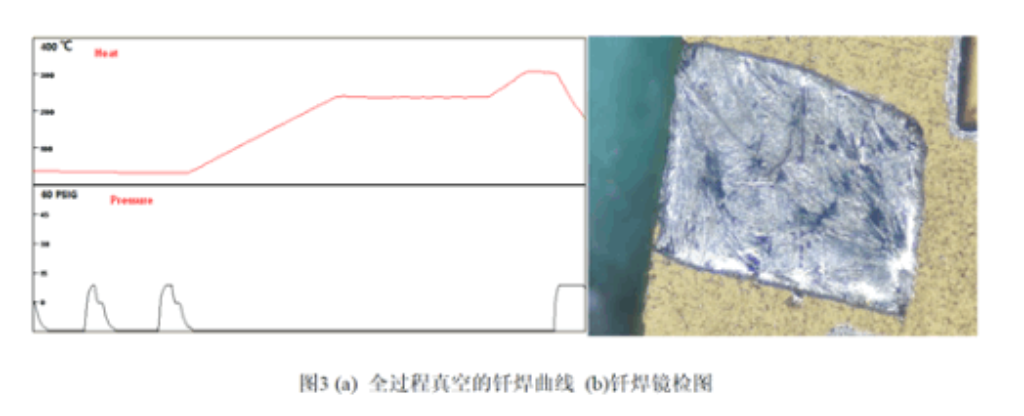

 在保持溫時曲線不變，全過程保持真空且焊片與載體貼合緊密，無明顯縫隙。其效果見圖3所示。金錫焊料熔化不充分，表面全部都是“褶皺”，不夠“圓潤”，且無光澤，屬于明顯欠焊，導致欠焊的主要原因是在真空環境下，熱量傳導的媒介減少，熱傳導效率降低，溫度相對較低導致。

2.3.3 熔融前加壓并在熔融中真空的共晶焊接

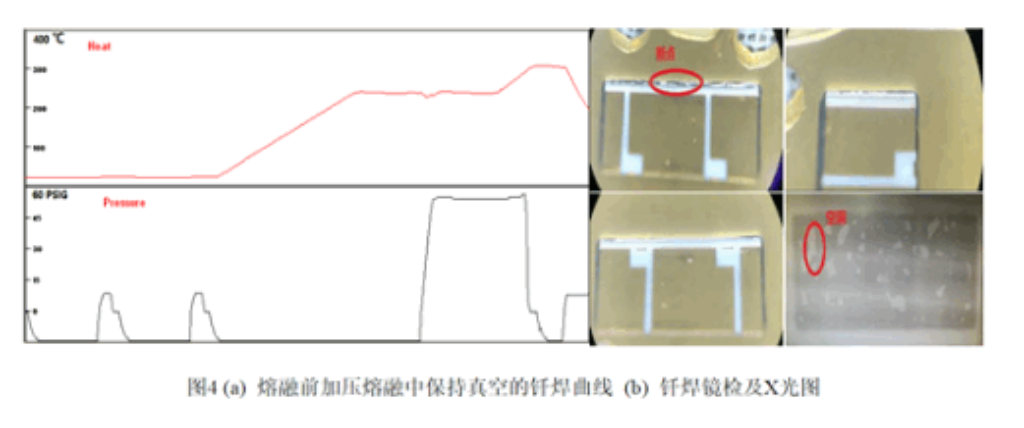

 鑒于全過程真空環境下焊接所得結果，為了增加熱傳導，在焊料熔融前充氮?dú)?，如圖4中共晶焊接程序曲線所示，在熔融前加壓并在熔融中保持真空，該組試驗件金錫焊料均熔化充分，色澤光亮，圓潤，但是基片四周的焊料熔化不夠連續，出現局部斷點，而且在X射線設備檢測下均有少許空洞，其檢測的空洞率值約為10.2%。

2.3.4 熔融前加壓并在熔融中排氣降壓的共晶焊接

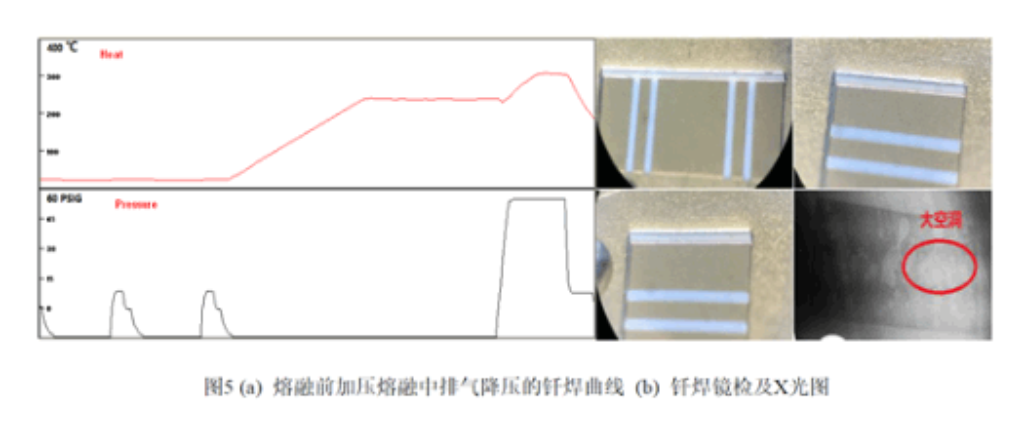

 為了與熔融前加壓熔融中保持真空的焊接做比對，嘗試在熔融前加壓并在熔融中進行排氣降壓進行試驗，共晶焊接程序曲線如圖5所示，該組試驗件金錫焊料均熔化充分，色澤光亮，在X射線設備檢測下空洞非常明顯，其檢測的空洞率值約為34.5%，呈惡化趨勢，但是基片四周的焊料熔化連續。

比對不難發現：在保持氮?dú)夥諊碌墓簿Ш附雍噶稀傲魈市浴备泳鶆?，基片四周的焊料熔化更加連續。

2.3.5熔融中加壓的共晶焊接

熔融前加壓并在熔融中進行排氣降壓的試驗結果表明，共晶焊接需要在保持氮?dú)饧訅旱姆諊?，嘗試在熔融過程中加壓并在焊料凝固前排氣降壓，如圖6中所示共晶焊接程序曲線進行試驗，該組試驗件金錫焊料均熔化充分，色澤光亮，焊料熔化連續，但在X射線設備檢測下空洞非常明顯，其檢測的空洞率值約為26.7%。

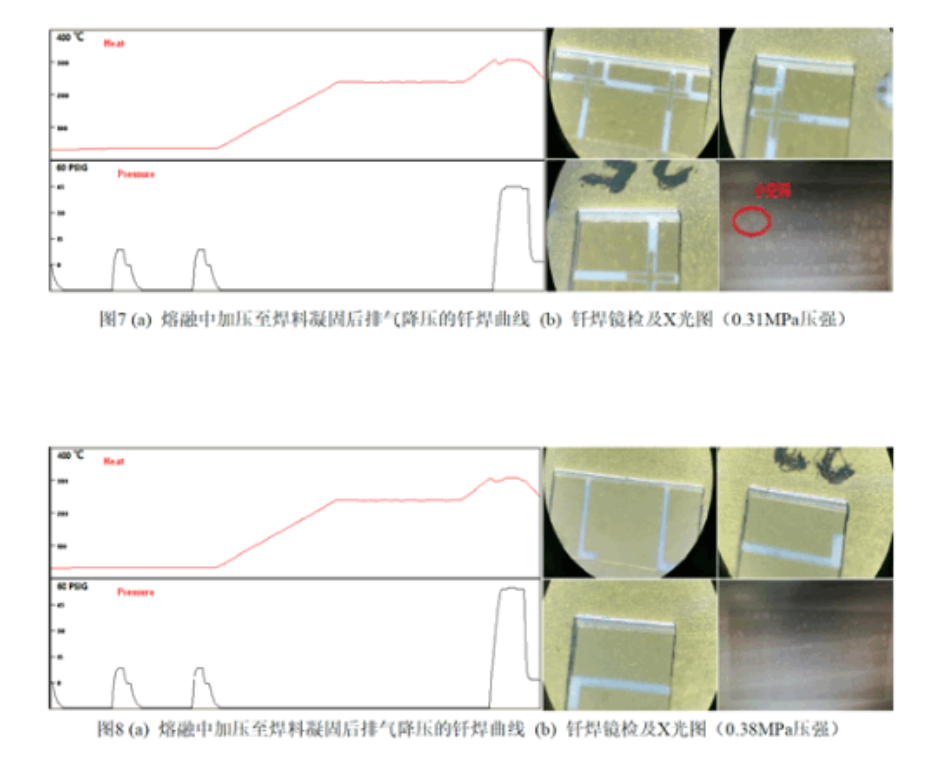

鑒于熔融中加壓并在焊料凝固前排氣降壓的試驗結果，嘗試將熔化過程中加壓的時間延長，選擇在熔融中（焊料已熔化）進行加壓，焊料凝固后排氣降壓進行試驗，如圖7、8中所示共晶焊接程序曲線進行試驗。

圖7是加壓壓強為0.31MPa的情況，圖8為加壓壓強為0.38MPa的情況，在溫度-時間曲線一致的情況下，該兩組試驗件的金錫焊料均熔化充分、連續，色澤光亮，外觀一致性較好，在X射線設備的檢測下，兩組試驗件的空洞率基本滿足要求，加壓壓強為0.31MPa的試驗件的檢測空洞率值約為14.2%，加壓壓強為0.38MPa的試驗件的檢測空洞率值約為5.4%，相比而言，加壓0.38MPa情況下，大的空洞數量較少，效果明顯優于加壓0.31MPa的情況。

3 試驗結果與分析

3.1 試驗結果統計

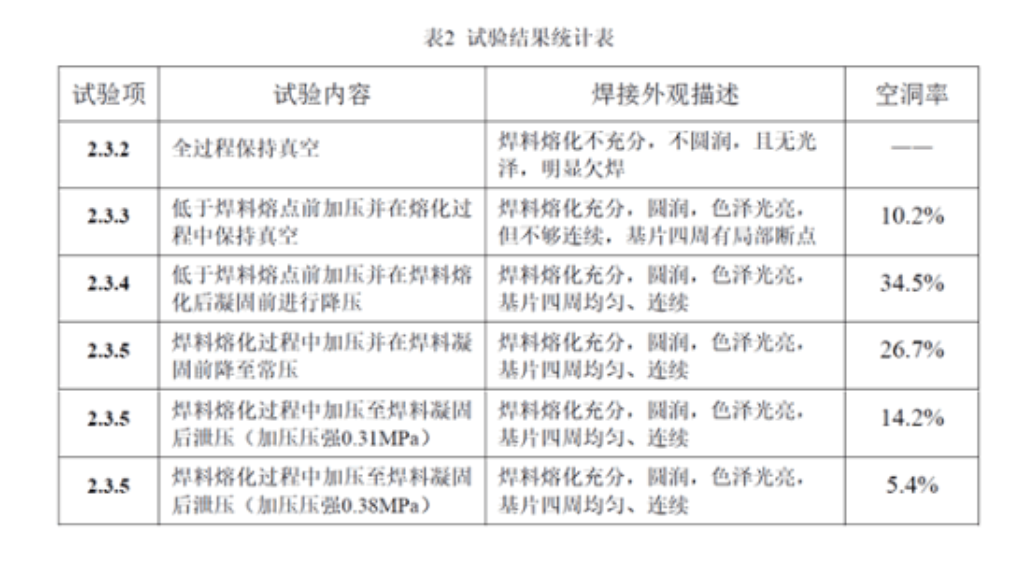

將上述試驗進行統計，具體見如表2所示。

3.2 試驗分析

 全過程保持真空的環境下進行共晶焊接，因?yàn)閭鬟f媒介的缺失，熱對流作用下降，熱量傳遞效率低，導致金錫焊料熔化不充分、欠焊。

通過以上多組試驗的檢測結果，我們不難發現真空共晶焊接最關鍵的環節是在焊料達到熔點后以及降溫凝固這個階段，爐內氮?dú)鈿鈮簩?duì)空洞率的影響實際就是發生在這個環節。

在不利用工裝施加壓力的情況下，在焊料熔化過程中進行真空處理不會降低空洞率，反而會提高空洞率；在焊料熔化并形成空洞后加壓并在焊料凝固后排氣降壓，會對降低空洞率有明顯改善，如在焊料凝固前排氣降壓，則與在焊料熔化過程中進行真空處理相似，空洞率會惡化?？斩葱纬傻母驹蚴菤怏w的殘留以及引入，可以理解成金錫焊料熔化時將殘留氣體包裹在一個密閉的液態小空間內，想要降低空洞率，其一是將空洞內的氣體溢出，共晶摩擦就是利用運動幫助氣體排出，同時工裝加壓也是幫助氣體溢出的重要手段，其二是將空洞的體積縮小。

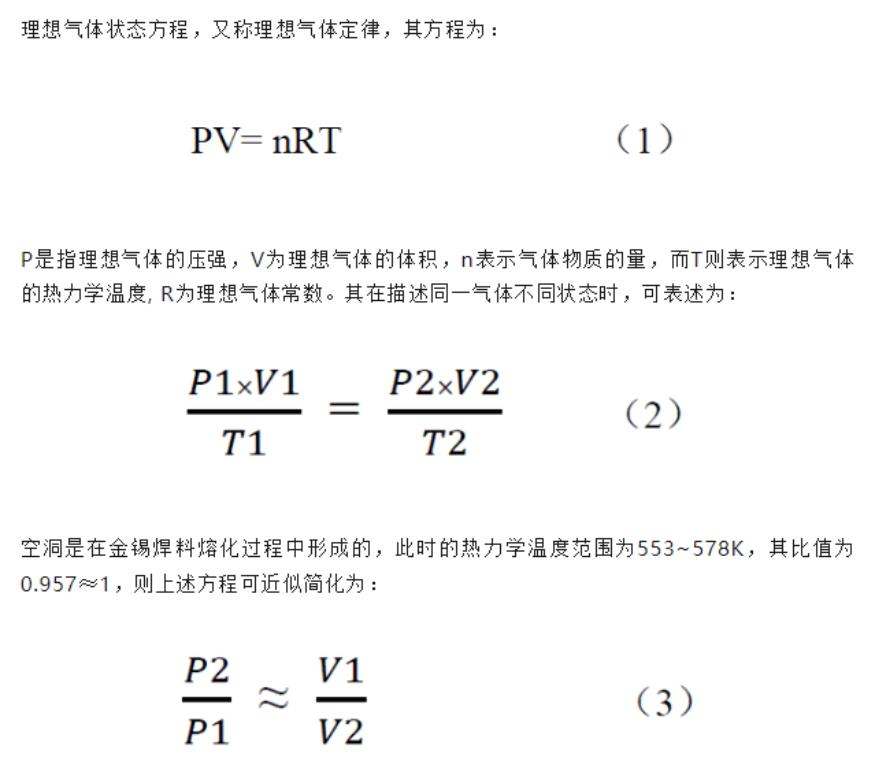

在金錫焊料熔化過程中，焊料達到熔點時的壓強為P1，凝固后的壓強為P2，當氣壓值減小時，空洞體積變大，與圖5、圖6所對應的試驗結果相符；當氣壓值增大時，空洞體積變小，與圖7、8所對應的試驗結果相符?？紤]到共晶焊接中影響空洞率的因素較多，上述推論可以反映空洞率發生變化的趨勢。

4 應用實例

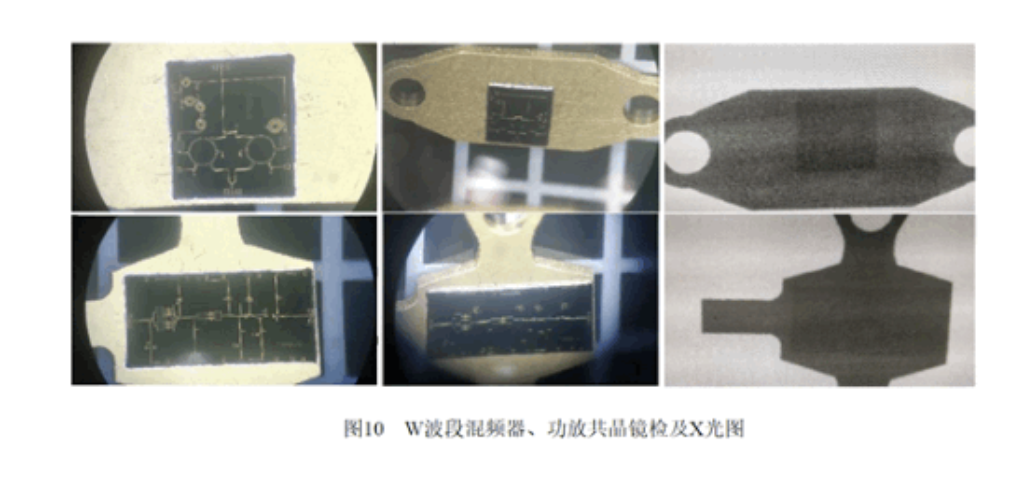

基于上述試驗研究及分析的結果，在試驗2.3.5（加壓壓強0.38MPa）的基礎上優化了溫度參數，壓強曲線保持不變，完成了一種W波段發射模塊中核心芯片（驅放、功放、混頻、倍頻等）的共晶焊接，模塊實物如圖9所示。其中共晶的混頻器、功放芯片四周焊料熔化充分，圓潤，色澤光亮，檢測的焊透率均超過96%，如圖10所示。

5 結束語

 不使用工裝對芯片施加壓力的真空共晶焊接，在焊料熔化形成空洞后增加氮?dú)鈮簭?qiáng)并在凝固后排氣降壓，會對降低空洞率有明顯改善，并在此基礎上形成了一種較為實用的應用于采用金錫焊片無外加重力或摩擦力的毫米波芯片共晶焊接的低空洞率焊接工藝方法。
