半導體專題十:一文看懂封裝材料(上)

2024-01-24 13:57:19 行業新聞 1002

半導體專題十:一文看懂封裝材料(上)

轉自:馭勢資本,來源/作者:馭勢資本



文章大綱

  • 封裝技術概述

  • 半導體封裝材料的類型

  • 封裝材料的特性與要求

  • 封裝材料的制備與加工

  • 封裝材料的應用領域

  • 挑戰與解決方案

1. 封裝技術概述

1.1 封裝材料的定義

定義:在當今數字化時代,半導體技術的飛速發展對電子設備和信息技術產業產生了深遠的影響。半導體器件作為電子產品的核心組成部分,其封裝材料的選擇至關重要。半導體封裝材料是一種覆蓋和保護半導體芯片的材料,它在維護器件完整性、提供電氣連接以及在極端工作條件下保護芯片免受環境影響方面發揮著關鍵作用。

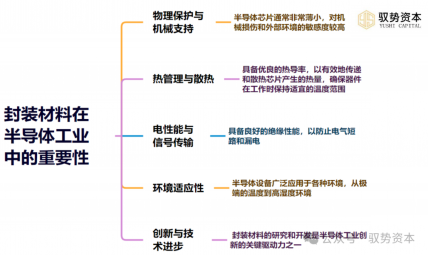

1.2 封裝材料在半導體工業中的重要性

半導體工業是現代科技的支柱,它的發展不僅推動了電子設備的創新,還影響著通信、計算、醫療、能源等眾多領域。在半導體器件中,芯片通常是微小而脆弱的,因此必須采用封裝技術來提供保護、支持和連接。封裝材料在半導體工業中的重要性主要體現在以下幾個方面:

物理保護與機械支持: 半導體芯片通常非常薄小,對機械損傷和外部環境的敏感度較高。封裝材料通過提供物理保護,如抗撞擊、抗振動、防塵和防濕等特性,確保芯片在復雜的使用環境中保持完整性。

熱管理與散熱: 半導體芯片在運行時產生熱量,而過高的溫度可能導致性能下降甚至故障。封裝材料必須具備優良的熱導率,以有效地傳遞和散熱芯片產生的熱量,確保器件在工作時保持適宜的溫度范圍。

電性能與信號傳輸: 封裝材料在維護電氣連接方面發揮關鍵作用。它必須具備良好的絕緣性能,以防止電氣短路和漏電。同時,對于高頻信號的傳輸,封裝材料的介電常數和信號傳輸特性也至關重要。

環境適應性: 半導體設備廣泛應用于各種環境,從極端的溫度到高濕度環境。封裝材料需要能夠適應這些變化,保持穩定性能,從而確保設備在不同條件下都能可靠運行。

創新與技術進步: 封裝材料的研究和開發是半導體工業創新的關鍵驅動力之一。不斷改進的封裝材料可以支持新型器件的設計和制造,推動半導體技術的前沿發展。

因此,封裝材料在半導體工業中不僅是一種簡單的外包裝,更是保障半導體器件正常運行、提高性能和推動行業不斷創新的不可或缺的要素。其重要性在當前數字化社會和日益智能化的時代愈發凸顯。

2. 半導體封裝材料的類型

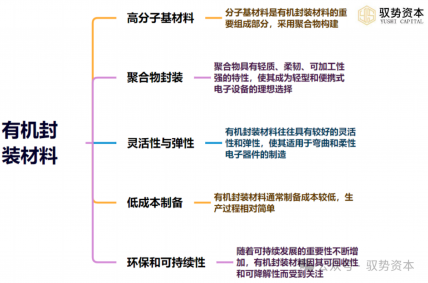

2.1 有機封裝材料

高分子基材料:高分子基材料是有機封裝材料的重要組成部分,采用聚合物構建。這類材料常常具有出色的機械性能,如高強度和良好的韌性。例如,聚酰亞胺(PI)以其耐高溫、化學穩定和優異的絕緣性能而聞名。在高溫環境下,高分子基材料能夠保持結構穩定性,因此在航空航天、汽車電子等領域廣泛應用。

聚合物封裝: 聚合物封裝是有機封裝材料中的一個廣泛應用領域。聚合物具有輕質、柔韌、可加工性強的特性,使其成為輕型和便攜式電子設備的理想選擇。環氧樹脂是一種常見的聚合物封裝材料,其在電子行業中廣泛用于芯片封裝和電路板涂覆,具有優異的電絕緣性和粘附性。

靈活性與彈性:有機封裝材料往往具有較好的靈活性和彈性,使其適用于彎曲和柔性電子器件的制造。這種特性使得有機封裝材料在可穿戴設備、柔性顯示屏等領域得到廣泛應用。柔性有機封裝材料的引入為電子設備提供了更多的設計自由度和創新空間。

低成本制備: 有機封裝材料通常制備成本較低,生產過程相對簡單。這使得它們在大規模生產中具有經濟優勢,特別是在消費電子領域。低成本的制備過程為電子產品的普及提供了支持,同時也推動了電子行業的快速發展。

環保和可持續性: 隨著可持續發展的重要性不斷增加,有機封裝材料因其可回收性和可降解性而受到關注。采用環保友好的有機封裝材料有助于減少對環境的負面影響,符合現代社會對綠色科技的追求。

有機封裝材料通過其多樣的性能和適用性,為半導體工業提供了靈活而可靠的解決方案,推動了電子設備的不斷創新和發展。

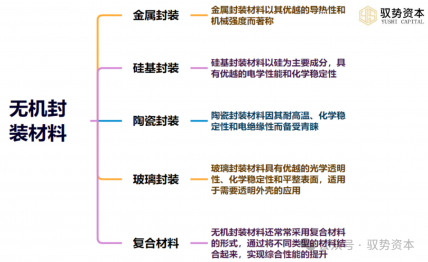

2.2 無機封裝材料金屬封裝: 金屬封裝材料以其優越的導熱性和機械強度而著稱。鋁合金和銅等金屬通常用于制造封裝外殼,其高導熱性有助于有效傳遞和散熱芯片產生的熱量。金屬封裝廣泛應用于高性能計算機、功率半導體和其他對散熱要求較高的領域。

硅基封裝: 硅基封裝材料以硅為主要成分,具有優越的電學性能和化學穩定性。硅基封裝在集成電路領域得到廣泛應用,支持微電子器件的高度集成和微型化。硅膠封裝和硅樹脂封裝是常見的硅基封裝材料,其優勢在于提供良好的封裝密封性和電絕緣性。

陶瓷封裝:陶瓷封裝材料因其耐高溫、化學穩定性和電絕緣性而備受青睞。氧化鋁(Al2O3)和氮化硼(BN)等陶瓷材料常用于封裝高功率和高頻率器件。陶瓷封裝在通信、雷達和高頻電子設備中發揮關鍵作用,其穩定性和可靠性對設備性能至關重要。

玻璃封裝:玻璃封裝材料具有優越的光學透明性、化學穩定性和平整表面,適用于需要透明外殼的應用,如顯示器和光電子器件。玻璃封裝不僅提供保護,還有助于維持設備的外觀和光學性能。

復合材料:無機封裝材料還常常采用復合材料的形式,通過將不同類型的材料結合起來,實現綜合性能的提升。例如,金屬與陶瓷的復合材料可以結合金屬的導熱性和陶瓷的電絕緣性,以滿足特定應用對多方面性能的要求。

無論是金屬、硅基、陶瓷還是玻璃封裝,無機封裝材料在半導體工業中的廣泛應用為各種電子器件提供了可靠的外部保護,同時為不同領域的技術創新和應用提供了支持。

3. 封裝材料的特性與要求

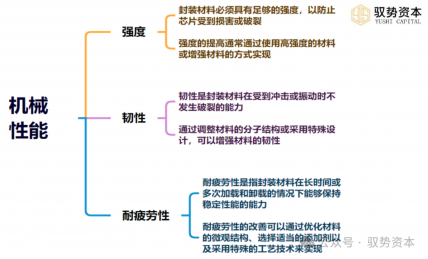

3.1 機械性能

機械性能是半導體封裝材料中至關重要的一方面,直接關系到封裝材料在實際應用中的耐久性和穩定性。以下是對機械性能的擴展敘述:

強度: 機械強度是衡量封裝材料抵御外部力量和沖擊的能力。在半導體器件中,芯片往往非常脆弱,對于來自振動、撞擊或壓力的應力非常敏感。封裝材料必須具有足夠的強度,以防止芯片受到損害或破裂。

擴展敘述:強度的提高通常通過使用高強度的材料或增強材料的方式實現,例如添加纖維增強劑。這有助于提升封裝材料的抗彎曲和抗拉伸能力,使其更能承受外部環境中可能發生的各種機械應力。

韌性: 韌性是封裝材料在受到?jīng)_擊或振動時不發生破裂的能力。具有高韌性的材料能夠在受到?jīng)_擊時吸收能量,從而減緩或防止裂紋的擴展。這對于提高封裝材料的耐久性至關重要。

擴展敘述:在一些應用中,尤其是移動設備和汽車電子等領域,韌性的重要性更為突出。通過調整材料的分子結構或采用特殊設計,可以增強材料的韌性,使其能夠適應更為惡劣的工作環境。

耐疲勞性: 耐疲勞性是指封裝材料在長時間或多次加載和卸載的情況下能夠保持穩定性能的能力。這一特性對于需要頻繁運行或受到機械振動的應用至關重要,如航空航天和高速運動的電子設備。

擴展敘述:耐疲勞性的改善可以通過優化材料的微觀結構、選擇適當?shù)奶砑觿┮约安捎锰厥獾墓に嚰夹g(shù)來實現。這有助于延長封裝材料的使用壽命,提高器件的可靠性。

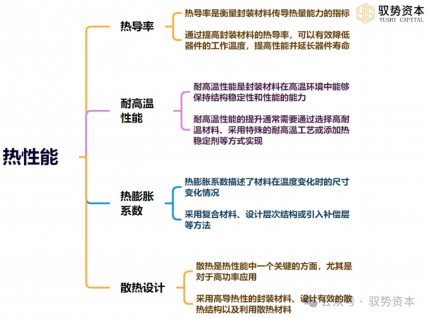

3.2 熱性能

熱導率: 熱導率是衡量封裝材料傳導熱量能力的指標。在半導體器件中,芯片運行時會產生大量熱量,封裝材料需要具有良好的熱導率,以便有效地將這些熱量傳導至散熱部件。

擴展敘述:通過提高封裝材料的熱導率,可以有效降低器件的工作溫度,提高性能并延長器件壽命。常見的改進方式包括采用高導熱性的填充物、合金化材料或優化材料的晶體結構。

耐高溫性能: 耐高溫性能是封裝材料在高溫環境中能夠保持結構穩定性和性能的能力。在一些高性能和高功率應用中,封裝材料必須能夠承受極端的溫度條件。

擴展敘述:耐高溫性能的提升通常需要通過選擇高耐溫材料、采用特殊的耐高溫工藝或添加熱穩定劑等方式實現。這有助于確保封裝材料在極端條件下不發生變形、失效或性能降低。

熱膨脹系數: 熱膨脹系數描述了材料在溫度變化時的尺寸變化情況。封裝材料的熱膨脹系數需要與芯片和其他組件相匹配,以防止因溫度變化引起的熱應力和機械應力。

擴展敘述:在封裝材料設計中,需要考慮熱膨脹系數的匹配,以減緩熱應力的產生。采用復合材料、設計層次結構或引入補償層等方法,可以有效地管理由于溫度變化引起的熱膨脹問題。

散熱設計: 散熱是熱性能中一個關鍵的方面,尤其是對于高功率應用。封裝材料的設計應考慮如何更好地與散熱器、散熱片等散熱部件結合,以提高整體的散熱效果。

擴展敘述:采用高導熱性的封裝材料、設計有效的散熱結構以及利用散熱材料的表面積等手段,可以提高封裝材料的散熱性能,確保器件在長時間高負荷運行下依然穩定。

總體而言,熱性能的優化對于確保半導體器件在各種工作條件下穩定運行至關重要。通過綜合考慮熱導率、耐高溫性能、熱膨脹系數和散熱設計等因素,可以有效提升封裝材料的熱性能,提高器件的可靠性和性能。

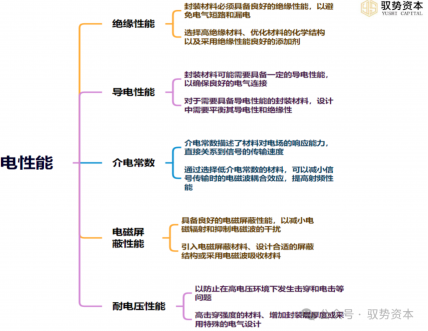

3.3 電性能

絕緣性能:封裝材料必須具備良好的絕緣性能,以避免電氣短路和漏電。尤其是在高密度集成電路中,確保封裝材料能夠有效隔離芯片和其他元件之間的電信號至關重要。

擴展敘述:提高絕緣性能可以通過選擇高絕緣材料、優化材料的化學結構以及采用絕緣性能良好的添加劑等方式實現。這有助于確保器件在不同電氣環境下穩定運行。

導電性能: 在一些特殊的設計中,封裝材料可能需要具備一定的導電性能,以確保良好的電氣連接。這在一些需要電氣接地或?qū)щ姷姆庋b中尤為重要。

擴展敘述:對于需要具備導電性能的封裝材料,設計中需要平衡其導電性和絕緣性,以確保在電氣連接方面既能夠滿足需求,又能夠防止電氣故障。

介電常數: 介電常數描述了材料對電場的響應能力,直接關系到信號的傳輸速度。在高頻率電子設備中,低介電常數的封裝材料有助于減小信號傳輸?shù)难舆t。

擴展敘述:通過選擇低介電常數的材料,可以減小信號傳輸時的電磁波耦合效應,提高射頻性能,特別是在高頻率通信和雷達應用中更為重要。

電磁屏蔽性能: 在一些對電磁兼容性有要求的應用中,封裝材料需要具備良好的電磁屏蔽性能,以減小電磁輻射和抑制電磁波的干擾。

擴展敘述:通過引入電磁屏蔽材料、設計合適的屏蔽結構或采用電磁波吸收材料等方式,可以有效地提高封裝材料的電磁兼容性,確保器件在電磁環境中的可靠性。

耐電壓性能: 封裝材料需要具備足夠的耐電壓性能,以防止在高電壓環境下發生擊穿和電擊等問題。

擴展敘述:通過選擇高擊穿強度的材料、增加封裝層厚度或采用特殊的電氣設計,可以提高封裝材料的耐電壓性能,確保器件在高電壓條件下的安全性。

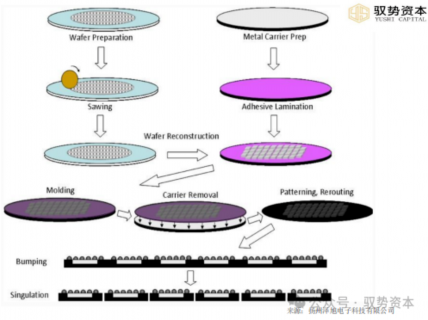

4. 封裝材料的制備與加工

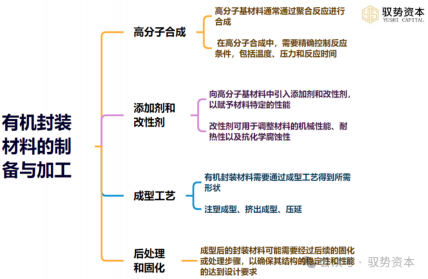

4.1 有機封裝材料的制備與加工

高分子合成: 高分子基材料通常通過聚合反應進行合成。這包括選擇適當?shù)膯误w(如乙烯、丙烯等),并使用催化劑或引發劑,將這些單體聚合成長鏈高分子結構。 在高分子合成中,需要精確控制反應條件,包括溫度、壓力和反應時間。通過調整單體的種類和比例,可以定制高分子的化學結構和性質。例如,引入不同官能團的單體可以調整高分子材料的親水性、親油性等。

添加劑和改性劑:向高分子基材料中引入添加劑和改性劑,以賦予材料特定的性能。這可能包括填料、增塑劑、抗氧化劑、阻燃劑等。添加劑的選擇取決于目標性能。例如,添加導熱填料可提高材料的導熱性能,而阻燃劑可以提高材料的阻燃性。改性劑可用于調整材料的機械性能、耐熱性以及抗化學腐蝕性。

成型工藝: 有機封裝材料需要通過成型工藝得到所需形狀。每種成型工藝都有其獨特的優勢,選擇取決于封裝材料的特性和應用。注塑適用于大規模生產,而擠出適用于長條形或截面較復雜的封裝材料。壓延則可用于生產較薄的片狀材料。

注塑成型:將高分子材料加熱熔化,注入模具中,然后冷卻成型。

擠出成型:將高分子材料通過擠出機器擠壓成特定截面的形狀。

壓延:將高分子材料通過輥壓或壓延機器,使其成為薄片或膜。

后處理和固化: 成型后的封裝材料可能需要經過后續的固化或處理步驟,以確保其結構的穩定性和性能的達到設計要求。 后處理過程可能包括熱處理、紫外線固化、化學交聯等。這些步驟有助于增強封裝材料的機械性能、耐熱性和耐化學性,提高其穩定性和可靠性。

通過精心設計和優化這些制備與加工步驟,可以獲得滿足半導體封裝需求的有機材料,從而確保半導體器件在不同應用場景下的高性能和可靠性。

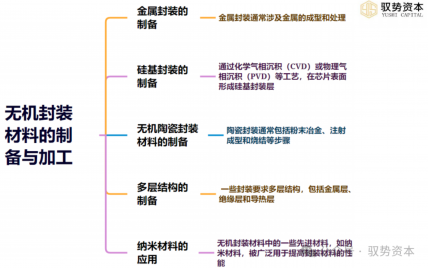

4.2 無機封裝材料的制備與加工

金屬封裝的制備步驟: 金屬封裝通常涉及金屬的成型和處理。首先,選擇適當?shù)慕饘倩蚪饘俸辖?,通過鑄造、壓鑄或注射成型等方法,在模具中形成所需的封裝結構。在金屬封裝的制備中,控制金屬的冷卻速率、晶粒結構以及可能存在的合金元素,對最終的材料性能有著重要的影響。高度純凈的金屬、合適的熱處理和成型工藝能夠提高金屬封裝的穩定性和導熱性能。

硅基封裝的制備步驟: 硅基封裝涉及硅材料的處理和制備。通過化學氣相沉積(CVD)或物理氣相沉積(PVD)等工藝,在芯片表面形成硅基封裝層。在硅基封裝的制備過程中,可以通過調整沉積條件,例如溫度、氣體流速等,來控制硅基封裝材料的薄膜厚度和均勻性。光刻和蝕刻工藝用于定義硅基封裝的具體形狀和結構。

無機陶瓷封裝材料的制備: 一些無機封裝材料采用陶瓷作為基礎材料。陶瓷封裝通常包括粉末冶金、注射成型和燒結等步驟。粉末冶金通過將陶瓷粉末與特定添加劑混合,并在高溫高壓條件下壓制形成封裝結構。注射成型則允許在較低溫度下以較高精度制備復雜形狀的封裝。燒結過程則用于使陶瓷材料的顆粒結合成致密的塊體。

多層結構的制備: 一些封裝要求多層結構,包括金屬層、絕緣層和導熱層。這涉及層間連接和封裝層之間的精密堆疊。在多層結構的制備中,要考慮層與層之間的界面和連接問題。采用精密的層間連接技術,如金屬化層間隔,可以提高多層封裝的性能和可靠性。

納米材料的應用: 無機封裝材料中的一些先進材料,如納米材料,被廣泛用于提高封裝材料的性能,例如增強導熱性能、機械強度和電性能。引入納米材料,如納米顆粒、納米管等,可以改善材料的導熱性、強度和其他特性。這種技術被廣泛應用于高性能和高密度集成電路的封裝中。

5. 半導體封裝行業概況

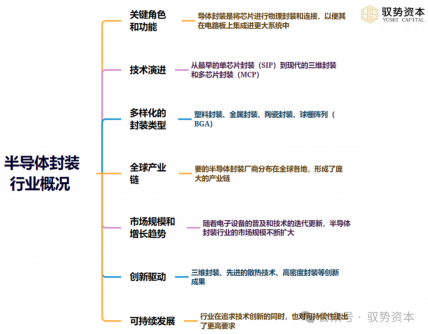

5.1 半導體封裝行業概況

半導體封裝行業作為電子行業的關鍵組成部分,扮演著將芯片封裝成最終電子組件的重要角色。該行業的發展和演變在很大程度上影響著現代電子設備的制造和性能。

關鍵角色和功能: 半導體封裝是將芯片進行物理封裝和連接,以便其在電路板上集成進更大系統中。封裝不僅提供保護,還實現了芯片與外部環境的電學和熱學接口。這一過程將微小的芯片封裝成更便于安裝和使用的組件。

技術演進: 隨著半導體技術的不斷演進,封裝技術也在不斷發展。從最早的單芯片封裝(SIP)到現代的三維封裝和多芯片封裝(MCP),行業一直在尋求更緊湊、高性能、低功耗的封裝解決方案。

多樣化的封裝類型: 半導體封裝行業涵蓋了多種封裝類型,包括塑料封裝、金屬封裝、陶瓷封裝、球柵陣列(BGA)等。每種封裝類型都有其獨特的特點和適用場景,以滿足不同電子設備的需求。

全球產業鏈: 半導體封裝行業是一個全球性產業,涉及設計、制造、封裝測試等多個環節。主要的半導體封裝廠商分布在全球各地,形成了龐大的產業鏈。這也使得全球半導體封裝行業對技術和市場變化更為敏感。

市場規模和增長趨勢: 隨著電子設備的普及和技術的迭代更新,半導體封裝行業的市場規模不斷擴大。移動通信、汽車電子、工業自動化等領域的快速發展推動了半導體封裝行業的增長。未來,隨著物聯網、5G技術和人工智能的普及,行業有望迎來更大的增長機遇。

創新驅動: 半導體封裝行業是一個創新驅動的領域,不斷涌現出新的封裝技術和材料。三維封裝、先進的散熱技術、高密度封裝等創新成果不斷推動行業向前發展。

可持續發展: 行業在追求技術創新的同時,也對可持續性提出了更高要求。對于環保材料、低能耗封裝技術的研發和應用逐漸成為行業關注的焦點。

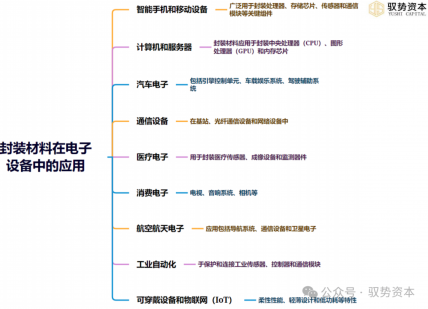

5.2 封裝材料在電子設備中的應用

封裝材料在電子設備中的應用十分廣泛,其主要目的是為了保護和連接芯片(半導體器件),確保電子設備的性能、可靠性和耐用性。

智能手機和移動設備:在智能手機和移動設備中,封裝材料被廣泛用于封裝處理器、存儲芯片、傳感器和通信模塊等關鍵組件。這些材料不僅提供機械支持和電熱接口,還能保護芯片免受外部環境的影響,確保設備的性能和可靠性。

計算機和服務器:在計算機和服務器中,封裝材料應用于封裝中央處理器(CPU)、圖形處理器(GPU)和內存芯片等。這些材料需要具備優異的導熱性能,以確保設備在高性能運算中能夠有效散熱,保持穩定運行。

汽車電子:在現代汽車中,封裝材料用于封裝車載電子系統,包括引擎控制單元、車載娛樂系統、駕駛輔助系統等。這些材料需要具備抗震動、耐高溫和防腐蝕等特性,以適應汽車惡劣的工作環境。

通信設備:封裝材料在通信設備中起到連接和保護電子組件的關鍵作用。在基站、光纖通信設備和網絡設備中,封裝材料需要滿足高頻傳輸、高速通信和穩定性的要求。

醫療電子:在醫療電子設備中,封裝材料用于封裝醫療傳感器、成像設備和監測器件。這些材料需要符合醫療行業的安全標準,同時提供穩定的電學性能。

消費電子:封裝材料廣泛應用于消費電子產品,如電視、音響系統、相機等。這些材料既要保護電子組件,又需要滿足外觀設計和輕量化的要求。

航空航天電子:在航空航天電子領域,封裝材料需具備輕量、高強度和耐高溫性能,以適應極端的工作環境。應用包括導航系統、通信設備和衛星電子。

工業自動化:在工業自動化設備中,封裝材料用于保護和連接工業傳感器、控制器和通信模塊。這些材料需要具備抗腐蝕、防塵封水等特性,以適應工業環境的要求。

可穿戴設備和物聯網(IoT):隨著可穿戴設備和物聯網的發展,對封裝材料提出了更高的要求,包括柔性性能、輕薄設計和低功耗等特性,以滿足新型電子設備的需求。

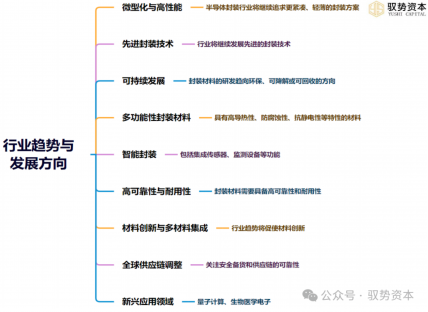

5.3 行業趨勢與發展方向

微型化與高性能:隨著電子設備的不斷微型化和高性能化,半導體封裝行業將繼續追求更緊湊、輕薄的封裝方案。這包括采用先進的封裝技術,如三維封裝和堆疊封裝,以提高集成度和性能。

先進封裝技術:行業將繼續發展先進的封裝技術,包括先進的散熱解決方案、更高密度的互連技術以及具有良好電熱性能的封裝材料。這些技術的發展將支持更復雜、更高性能的電子設備。

可持續發展:可持續性是當前電子行業關注的焦點之一,封裝材料的研發趨向環保、可降解或可回收的方向。使用環保材料和綠色制造流程將成為未來發展的趨勢。

多功能性封裝材料:行業將傾向于研發多功能性的封裝材料,以適應不同的應用場景需求。這可能包括具有高導熱性、防腐蝕性、抗靜電性等特性的材料,以滿足各種電子設備的性能要求。

智能封裝:隨著物聯網(IoT)和智能化技術的普及,智能封裝將成為發展趨勢之一。智能封裝可以包括集成傳感器、監測設備等功能,以提高電子設備的自主性和智能化水平。

高可靠性與耐用性:電子設備在各種環境中運行,因此封裝材料需要具備高可靠性和耐用性。行業將繼續研發材料,以滿足汽車電子、航空航天電子等領域?qū)Ω呖煽啃缘囊蟆?/span>

材料創新與多材料集成:行業趨勢將促使材料創新,包括新型有機和無機材料的開發。同時,多材料的集成將成為常見做法,以在不同部分使用最適合的材料,提升整體性能。

全球供應鏈調整:全球供應鏈的調整可能會對封裝行業產生影響。行業將更加關注安全備貨和供應鏈的可靠性,以應對不確定性因素。

新興應用領域:封裝材料將逐漸涉足新興應用領域,如量子計算、生物醫學電子等。這些領域的發展將推動封裝材料在新興技術領域的創新應用
