2015.12.09  摘自鈺芯力道

      共晶系統(US dict: yü-'tek-tik，英文名稱eutectic )源于古希臘語"ευ" (eu = easy“容易”) 和"Τ?ξι?" (tecsis = melting“熔解”)是指兩個不同化學物質或元素，在混合后，能夠在比各自熔點還要低的熔點中，進行加熱熔合，形成單一化合物。用來形成共晶系統的混合物被稱為共晶混合物（Eutectic mixture），形成的化合物被稱為共晶組成（eutecticcomposition，或共熔組成）或是共熔焊錫（Eutectic Solder），而這個熔合溫度則稱為共晶溫度（eutectic temperature）。

      共晶合金在電子封裝領域廣泛使用，典型的應用領域如下:

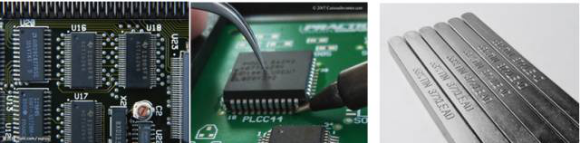

圖1、電子元件焊接用焊料

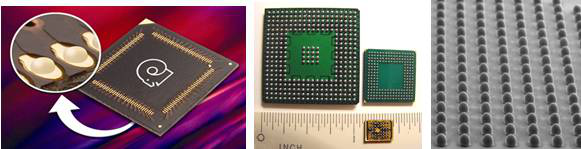

 圖2、微電子芯片焊接用焊料

      在相圖上，共晶溫度與共晶組成，兩者的交界，形成了共晶點（eutectic point）。在這個溫度點上，液態合金瞬間轉變?yōu)榻饘俟腆w。形成的相圖具有如下特性：

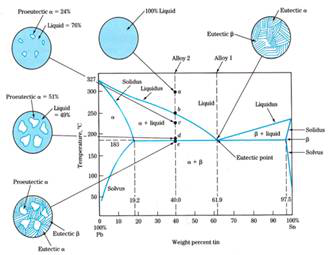

圖3.典型的二元共晶相圖特征

       形成共晶相的條件是：（1）兩種金屬在合金相圖中必須有共晶溫度特性；（2）兩種金屬的混合需要按照指定的共晶溫度點比例。通常性的的共晶相結構如圖4所示。

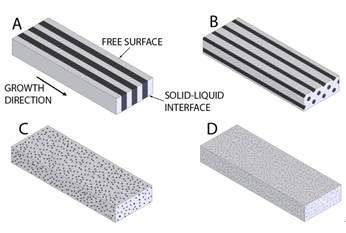

圖4.典型的共晶結構示意圖，（a）薄片狀的；（b）棒狀的；（c）球狀的；（d）針狀的

       實際的共晶照片如圖所示：

圖5.Au80, Sn 20 (wt%), eutectic alloy

圖6.Al 67, Cu 33 (wt%), eutectic alloy

圖7.Eutecticmicrostructure of a Nb (81.8%) – Si (18.2%) (atom percent) alloy: niobium(light phase) dispersed in Nb3Si (grey phase). Photograph: A. Bachelier, DMSM.

      可以形成共晶的錫基合金是一種熔點較低的合金，是電子封裝使用的關鍵金屬材料。表1中列出常見的合金焊料的熔點和金屬特性。

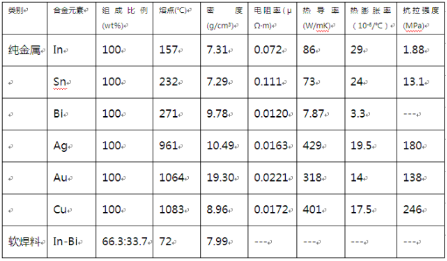

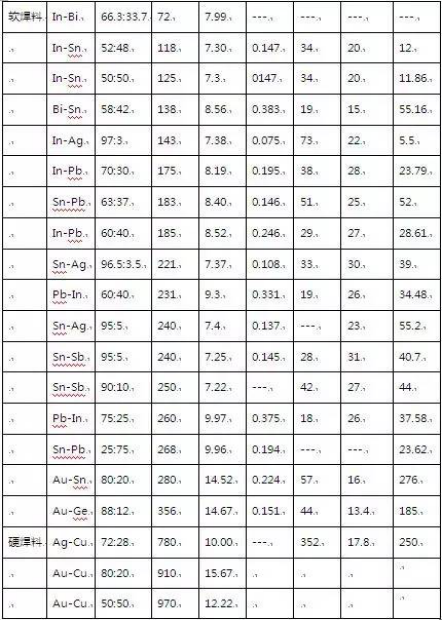

表1，典型合金焊料的熔點和金屬特性【按照同一類別熔點增高的順序排列?！?/p>

附加與上表相關的合金相圖

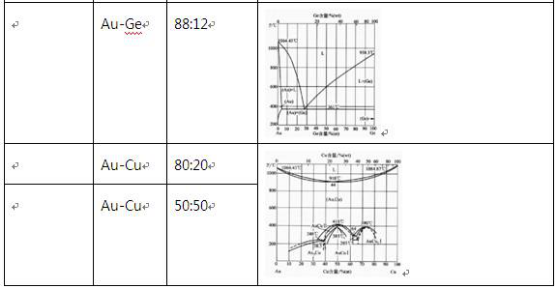

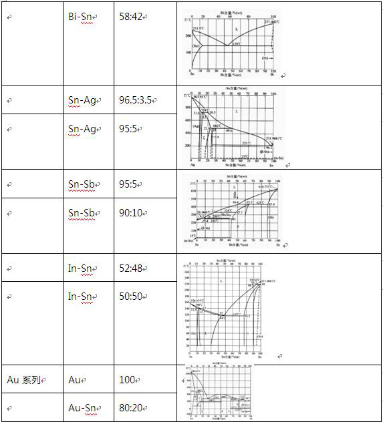

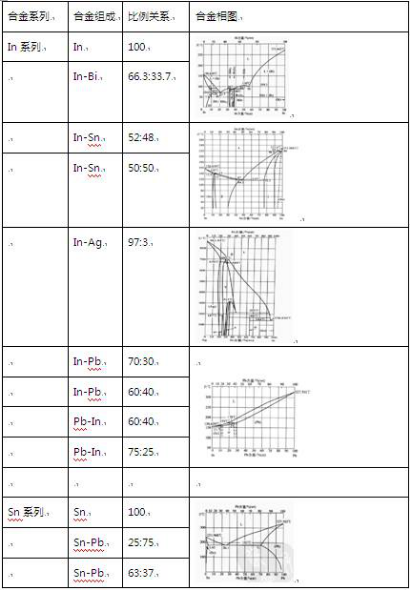

表2.與表1相關合金相關的合金相圖【5】
