文章推薦 | 基于非牛頓流體的AuSn20密封空洞分析

轉自：《電子與封裝》

作者：趙鶴然^1,3，李俐瑩²，陳明祥³

單位：1. 中國電子科技集團公司第四十七研究所；2. 沈陽農業大學信息與電氣工程學院；3. 華中科技大學機械科學與工程學院

摘要：金錫熔封是一種典型的氣密密封方式，廣泛應用于高可靠集成電路工藝中。根據SJ 21455-2018《集成電路陶瓷封裝合金燒結密封工藝技術要求》中的兩種夾持方式，通過結構力學仿真計算得到了熔封過程中外殼、蓋板的應力應變情況。基于非牛頓流體流變特性和賓漢本構方程，采用流固耦合有限元仿真，得到兩種夾持方式下熔融焊料的流動速度和流向流淌趨勢，闡述了四角空洞的一種形成機理。

關鍵詞：金錫焊料；密封；非牛頓流體；流固耦合；空洞

DOI: 10.16257/j.cnki.1681-1070.2021.1210

1 引  言

非牛頓流體是剪應力與剪切變形速率之間不滿足線性關系的流體。自然界和工業界中存在著大量非牛頓流體，如瀝青、水泥漿、污泥、奶油、蜂蜜、蛋白、大多數油類和潤滑脂、高聚物熔體和溶液以及人體中的血液等。在冶金熔煉過程中，金屬熔體是氣體、液體、固體三相流的非牛頓流體，具有非牛頓流體以其自身復雜的流變性。

研究發現，金錫合金焊料加載條件下的變形量會受到壓力和溫度的影響。第一個階段是彈性形變加塑性形變，接著是蠕變，然后是前兩種的結合，最后是統一粘塑性。熔融金錫焊料由Au、Sn、Ni等元素、難溶金屬氧化物以及氣泡等多相流體組成，對其流淌特性開展有限元仿真分析時，需要充分考慮其粘度的非恒定特性。因此，構建非牛頓流體模型對分析金錫焊料密封行為是必要的。

AuSn焊料對外殼密封焊接面的鋪展和潤濕是一個復雜的過程，腔體內外氣壓、夾具壓力共同作用，求解熔融焊料的流淌趨勢，基于非牛頓流體流變特性和賓漢本構方程，采用流固耦合有限元仿真分析方法分析金錫焊料環加熱熔化后的流速和方向，并試著解釋兩種夾持方式外殼四角空洞的形成機理。

2 金錫焊料的非牛頓模型

2.1  有限元模型

圖1為金錫熔封的封裝模型示意圖。其中，陶瓷基材是Al₂O₃陶瓷；金屬蓋板基材是Fe-Co-Ni可伐合金；金錫焊料環為AuSn20合金。外殼為CQPF240，密封區為方環形，內側邊長20.60 mm±0.25 mm，外側邊長24.40 mm±0.25 mm，轉角處倒角半徑0.42 mm。

通過密封夾具對金屬蓋板施加密封壓力，夾具類型選用塊體和夾子兩種。蓋板在夾具夾持作用下發生輕微形變，并將密封壓力傳遞到金錫焊料環上。金錫焊料環與蓋板的接觸面被定義為壓力入口；金錫焊料環與外殼腔體內部氣氛的接觸面被定義為內部面，在密封過程中，腔內氣氛的壓強隨燒結溫度的變化而改變，熔融的焊料流體與腔內氣氛的壓強為競爭關系，占優方?jīng)Q定焊料向內流淌的方向和流速。金錫焊料環與腔外氣氛的接觸面被定義為壓力出口，由于燒結爐的氮氣循環，認為外部氣氛的壓強是恒定不變的。

2.2  流固耦合

由于壓力的傳導跨越了固體和流體兩種介質，為了更精確地開展模擬，采用流固耦合的分析方法。

第一步，對蓋板、外殼、焊料環進行建模，選擇全六面體剖分，節點數18729，單元數15616，采用Static Structural模塊，將溫度載荷和夾具壓力載荷作為邊界條件，求解壓力入口界面上各網格節點的壓強分布。

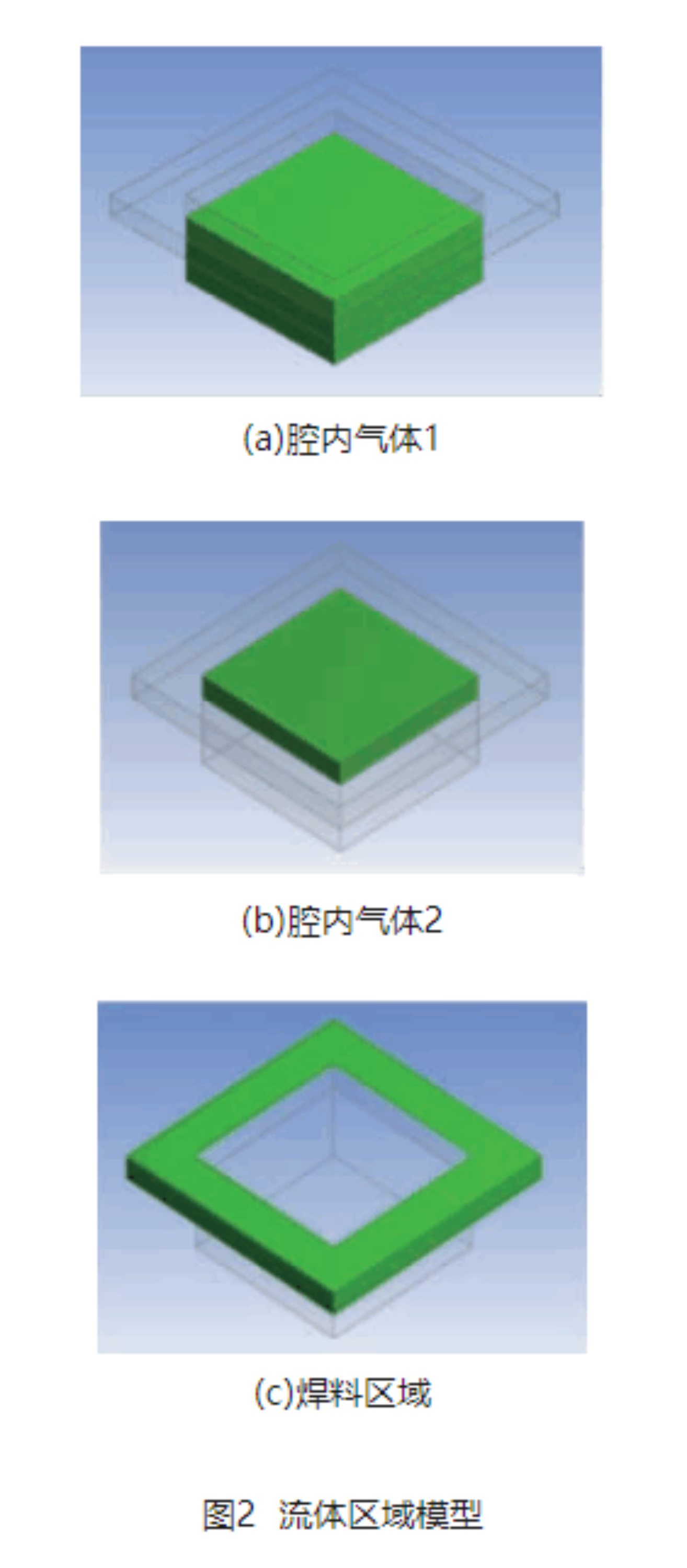

第二步，建立流體區域模型，如圖2所示。其中，腔體氣體1為內部氣氛不與焊料接觸的部分；腔體氣體2為內部氣氛與焊料接觸的部分；焊料區域為熔融焊料區域。采用Fluent模塊，將穩態結構分析得到的壓強分布結果導入流體模型的壓力入口網格節點上。根據焊料非牛頓力學特性，選擇H-B模型，求解熔融焊料的流動特性。由于求解區域涉及熔融的焊料流體與腔內氣氛的壓強競爭，選用兩相流VOF模型求解問題。

2.3  賓漢（Bingham）方程

2.４  材料屬性

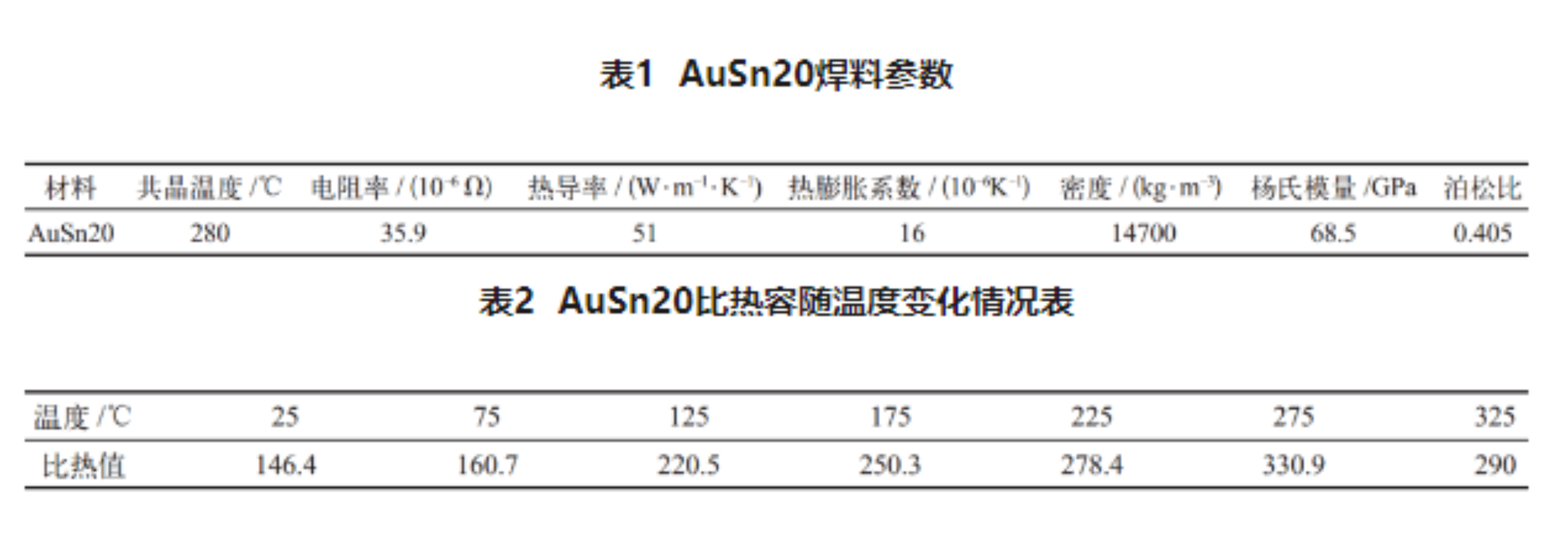

焊料熔融、凝固過程中會和腔內氣體作用，在夾具壓力作用下浸潤、鋪平。如果確定了焊料的材料屬性、流變特性、本構方程，即可仿真得到焊料在不同加載條件下的運動特征及趨勢。仿真所采用的AuSn20焊料材料屬性如表1、2所示。

3 焊料流動特性仿真結果

3.1  壓力施加方法

SJ 21455-2018《集成電路陶瓷封裝合金燒結密封工藝技術要求》中提出，合金燒結密封時需用夾具對蓋板與外殼施加相應的壓力，一般情況下會采用壓塊或夾子作為夾具^[8-10]，如圖3、4所示。

相比之下，壓塊和夾子提供壓力的方式有所不同。壓塊夾具與蓋板的接觸是面接觸，選用壓塊作為夾具施加壓力，可以獲得更加均勻的壓力分布，以期待焊料在壓力作用下均勻向四周流淌，鋪滿整個密封區；夾子夾具與蓋板的接觸可以看做是線接觸，壓力通過夾口所在的直線區域作用于蓋板上，通常再增加一個小墊片，將其轉化為面接觸。這時，如果所需施加的密封壓力很大，或者蓋板尺寸過大（同等厚度下蓋板越大越容易發生形變），則夾子夾具容易造成蓋板中心懸空區域的凹陷形變，而蓋板四角微翹，這會導致焊料壓力入口的壓強分布不均，使其流淌效果與期望不相符。

3.２  壓塊流場仿真結果

首先對壓塊夾具施加壓力的情況開展仿真分析，設置壓塊提供的壓力為5 N。圖5給出了蓋板與焊料接觸面，即壓力入口的壓力分布情況。從圖5中可以看出，由于壓塊與蓋板的面接觸，焊料壓力入口界面上的節點獲得了均勻的壓力分布。

將壓力分布作為載荷帶入流體力學分析中，求解熔融焊料在壓力載荷下的響應。圖6給出了焊料速度分布圖，從圖6中可以看出，焊料的環型區域內流速較為均勻，但在焊料環的四角處，流速最大值達到1.42×10^-5m/s，這一數值達到了焊料環形區域流速的2～3倍。

進一步，我們從速度矢量的角度去分析焊料在均勻壓力下的流淌情況。圖7為速度矢量圖，從圖7中可以看出，焊料環形區域（例如四邊的中心區域），熔融焊料的主要流向是朝向腔體外部的，數值為4.27×10^-6m/s，這有利于熔融焊料向外鋪展，也能觀察到朝向腔體內部的速度矢量，其數值為1.42×10^-6m/s，這有利于熔融焊料向內鋪展；而在四角區域，熔融焊料的速度矢量是近似于垂直外殼向下的，朝向腔體外部的分量很小，這說明焊料的四角區域是不易在密封區形成鋪展的。

雖然壓塊提供了均勻分布的壓力，壓力也轉化成了均勻分布的速度，使得焊料能夠向內和向外形成鋪展和潤濕，鋪滿整個密封區域，但是基于非牛頓流體的流固耦合仿真結果可以看出，熔融焊料鋪展能力的薄弱區域出現在了焊料環的四角處，該區域向外鋪展的速度矢量很小，這是該區域常見密封空洞的主要原因之一。

3.3  夾子流場仿真結果

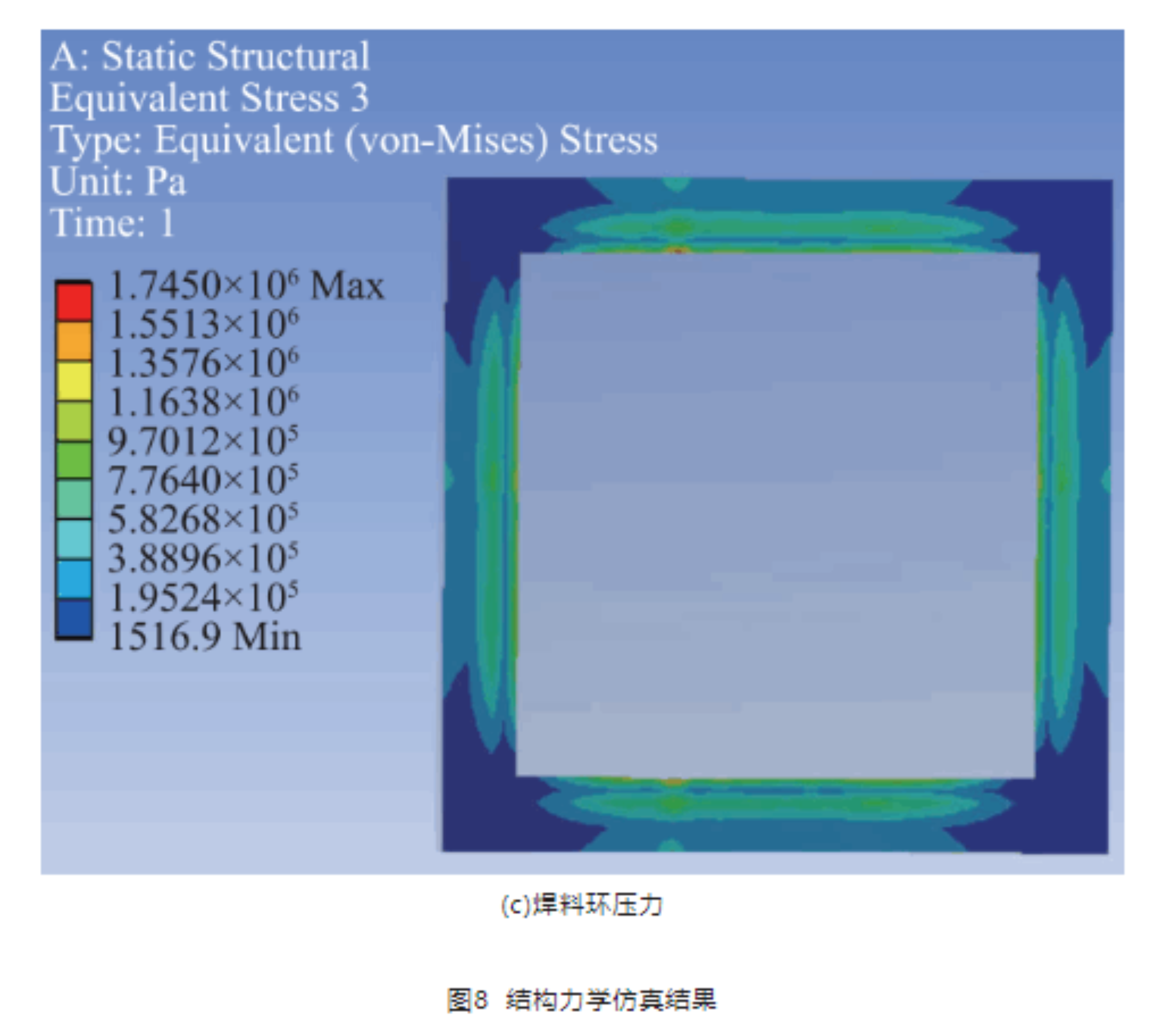

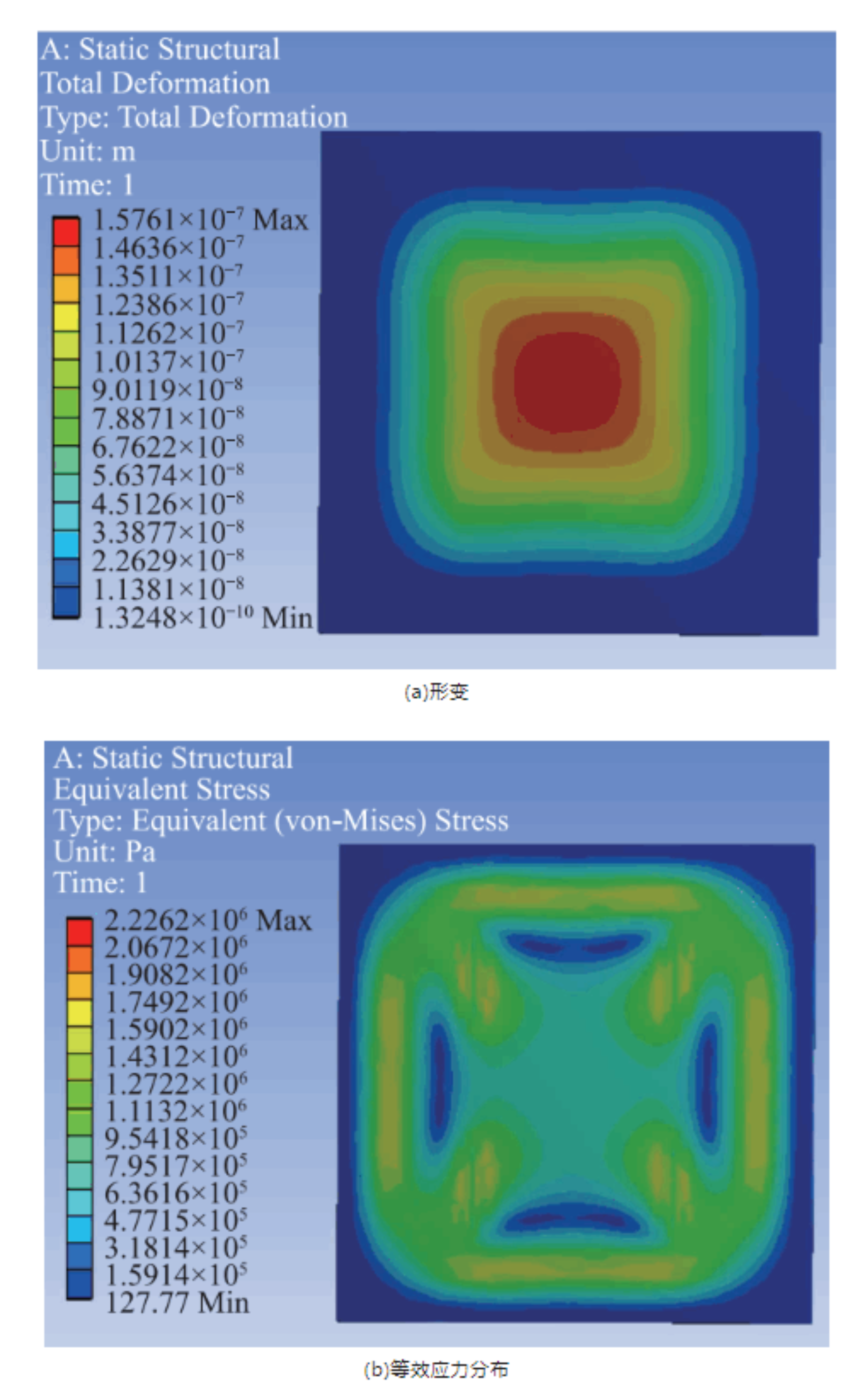

對夾子夾具施加壓力的情況開展仿真分析，也將壓力設置為5 N。圖8為結構力學的仿真結果。從圖8中可以看出，蓋板最大形變值1.5761×10^-7m，最小形變1.3248×10^-10m，相差3個數量級，如圖8（a）所示，這是由于夾具完全作用在空腔上，蓋板發生了微形變，并以梯度的形式從中心向四周傳遞；此時，蓋板上的最大應力2.2262×10⁶Pa，最小應力127.77Pa，如圖8（b）所示；蓋板的形變翹曲引起了蓋板與焊料環接觸面之間壓力的非均勻傳遞，如圖8（c）所示，作用在焊料環上的最大應力為1.7450×10⁶Pa，位于焊料環內邊界上，這將引起焊料受到向腔體外側流動的強作用力，而最小應力為1516.9Pa，分布在焊料環的四角區域。這表明，夾子提供的密封壓力向焊料環四邊傳遞充分；但在焊料環四角區域，熔融焊料難以受到密封壓力的作用。從以往的試驗可知，金錫焊料與外殼、蓋板鍍金層的潤濕角較大，屬于只潤濕不鋪展類型，因此，在沒有外界密封壓力的驅動下，難以有效浸潤，容易形成密封空洞。

為了更清晰地解釋非均勻壓力作用下熔融焊料的流動，我們進一步通過流固耦合，從速度矢量角度去分析焊料的流淌情況，如圖9所示。從圖9中可以看出，熔融焊料在非均勻壓力作用下，在焊料環四邊、四角和邊角交接區域表現出不同的流淌特性。

從邊角結合區域來看，仿真速度矢量的最大值出現在這個區域。熔融焊料在這個區域獲得了較大的流速，流向從四邊指向四角并伴隨著向腔體外側的分量。這種情況將導致焊料從四邊向四角流動。這與壓塊夾具提供均勻壓力情況下產生的流淌不同。在均勻壓力作用下，熔融焊料表現出垂直向腔體內、外的流淌。而在非均勻壓力下，熔融焊料具有了沿著焊料環內部流淌的趨勢，焊料從四邊區域被擠壓到四角區域。在這種情況下，四邊焊料減少，密封后該區域焊料厚度變薄，密封可靠性下降。另一方面，四角區域獲得了部分來自于四邊區域的熔融焊料，這種流淌難以控制，并不在設計預期之內。

從四邊來看，熔融焊料受到蓋板傳遞的壓力，獲得了垂直于焊料環向下的速度矢量，其數值為8.284×10^-8m/s，這個數值極小，說明焊料在此區域的流動內驅動力不足，這不利于焊料向密封區內、外兩個方向潤濕和鋪展。這主要是因為，由于壓力的不均勻分布，四邊焊料被擠流向四角，使得四邊區域焊料量減少，焊料變薄，此區域焊料不充分，無法按照設計預期向腔體內和腔體外有效鋪展。

從四角區域來看，雖然獲得了部分熔融焊料，但是其流淌驅動力僅來源于四邊焊料向四角焊料流動的流體內部壓強；而密封夾具提供的壓力在四角區域沒有產生預期作用。由于金錫焊料的粘塑性，非牛頓流體在四角區表現出較差的鋪展能力，焊料環熔化后不能按照預期向腔內和腔外鋪展到整個密封區域，這也將導致密封后密封區的四角區域出現空洞。

4 分析與討論

基于非牛頓流體力學，對比不同夾具夾持狀態下AuSn密封焊料熔化后的流淌趨勢，闡述典型密封壓力條件下密封過程四角空洞的形成機理。

4.1  壓塊夾具

壓塊夾具通過對蓋板均勻施加壓力，避免蓋板形變，從而使得蓋板對焊料環傳遞了均勻的壓力，使得熔融焊料可以較好地同時向腔體內和腔體外兩個方向鋪展。但是，由基于非牛頓流體的流固耦合仿真結果可以看出，焊料在四角區域鋪展能力較弱，這是該區域常見密封空洞的重要原因。

4.2  夾子夾具

夾子夾具對蓋板施加壓力時，由于夾具完全作用在空腔上，蓋板發生了微形變。蓋板的形變翹曲引起了蓋板與焊料環接觸面之間壓力的非均勻傳遞。在焊料環四個邊上，焊料受到向腔體外側流動的強作用力，而焊料環的四角區域難以受到密封壓力的作用，這使得焊料在四角區域往往難以有效浸潤，這是該區域容易形成密封空洞的原因之一。

綜上可以看出，四角空洞是由密封夾具、密封壓力所產生的一種最基本的密封空洞。在所封電路尺寸較大，或所需密封壓力較大，或所封電路的蓋板較薄，或密封區較寬時，焊料環四角區域流淌性低于四邊區域，造成焊料整體鋪展不均勻的現象更加顯著，密封空洞多發，如圖10所示。通常的工藝試驗會增加密封壓力來提高焊料鋪展性，以期待通過擠壓促進焊料填縫，彌補空洞。但是在上述提到的情況下，不但不能通過增加壓力來提高四角區域的焊料鋪展能力，還會導致原本已經良好鋪展的區域發生焊料溢出，引發PIND和爬蓋問題。因此，在有必要時，應根據需要對典型的壓力施加方式進行改進。在分析密封空洞時，不僅僅著眼于密封壓力的均勻施加，更應該深入考慮的是焊料最終的流速和流動方向，這是一個密封區結構設計與密封工藝參數優化相結合的復雜問題。

5 結 論

基于非牛頓流體力學，對比了壓塊和夾子兩種不同夾具夾持狀態下AuSn20密封焊料熔化后的流淌趨勢，發現壓塊可以使焊料環獲得均勻壓力，而夾子產生非均勻壓力，四角處焊料壓力較小，熔化后流速較小，潤濕能力相對較差，說明其是密封四角空洞的形成機理之一。

參考文獻：（略）
