金錫預成型焊片在陶瓷封裝外殼中的應用

轉自：公眾號：艾邦陶瓷展

預成型焊片是一種表面平整的焊料薄片，有Au80Sn20、Au88Ge12、Au96.85Si3.15等，常用于陶瓷、可伐合金、芯片、IC封裝、金屬管殼等之間的焊接，廣泛應用于包括可靠封裝連接、金屬外殼或陶瓷外殼氣密封裝工藝的焊接等領域。合金焊料熔封工藝中使用最廣泛的是Au80Sn20合金，能適應高真空、高強度、耐腐蝕高要求。

一、什么是金錫合金焊片？有何優勢？

金錫共晶（Au80wt%Sn20wt%）由金錫中間相δ（AuSn ）和密排六方相ζ （Au5Sn）組成，是金錫合金中熔點最低的，具有優良的焊接工藝性能和焊接接頭強度。

1.  金錫合金焊料的特點

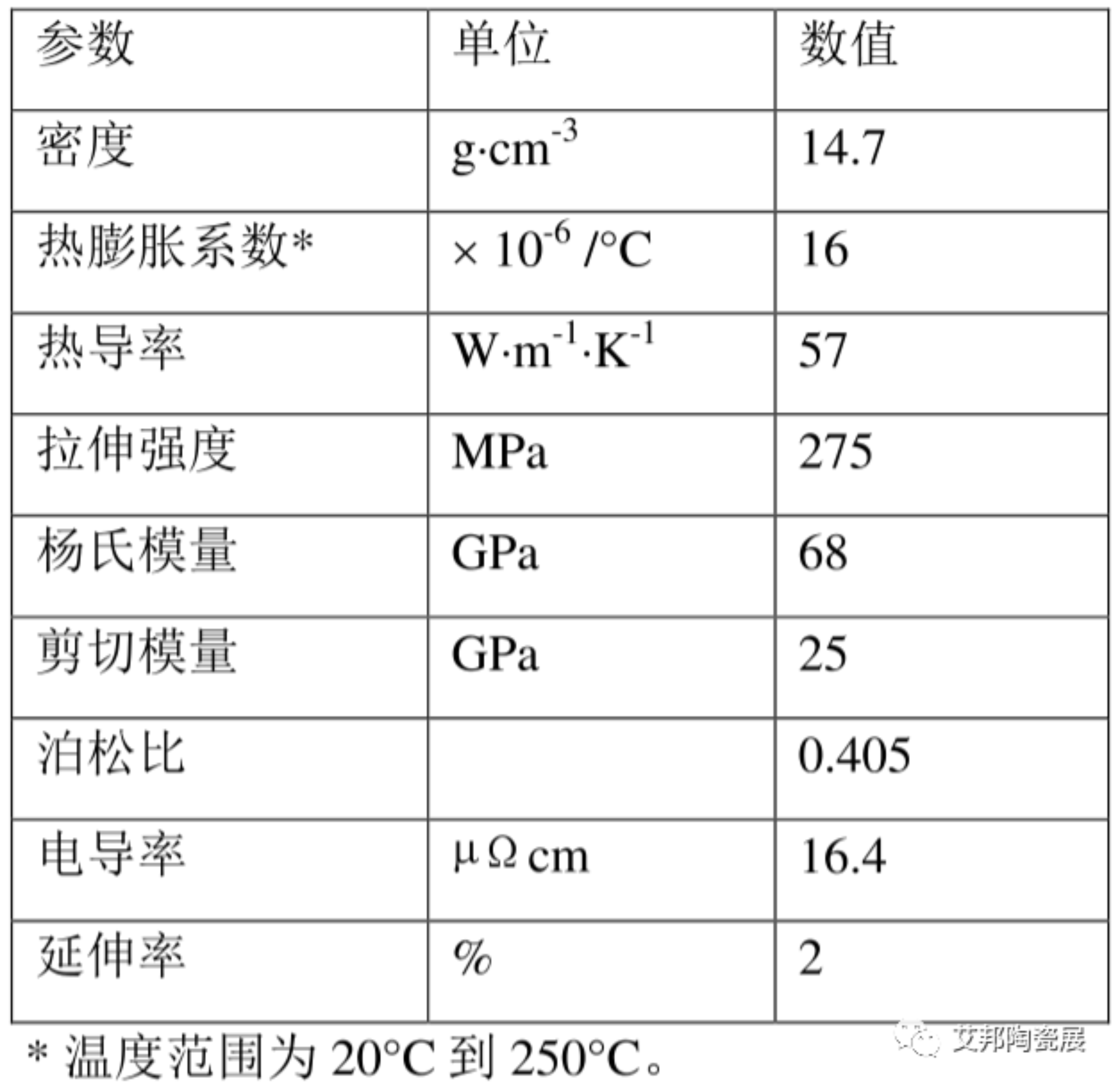

表 Au80Sn20焊料的物理性能

1）釬焊溫度適中

金錫合金熔點280℃，釬焊溫度僅比它的熔點高出20～30℃（即約300～310℃）。在釬焊過程中，基于合金的共晶成分，很小的過熱度就可以使合金熔化并浸潤；另外，合金的凝固過程進行得也很快。因此，金錫合金的使用能夠大大縮短整個釬焊過程周期。

2）高強度

作為共晶合金，金錫合金具有細小均勻的晶格，從而有著很高的強度。同時金錫合金焊料的高溫焊接強度也比較高，因而能夠耐受熱沖擊、熱疲勞，能夠在高溫環境或者溫度變化幅度大的環境下使用。

3）低粘滯性

金錫合金焊料在280℃熔點附近很小的一個范圍內完全熔化成流動性很好的液態，因而具有很小的粘滯性，能夠很迅速的鋪展開來，保證焊接的密封性。

4）抗熱疲勞

由于金錫合金焊料是共晶成分，組織細小，焊料強度較高，在接近熔點的時候依然保持有一定的強度，同時抗裂紋擴展能力也很強，所以金錫共晶合金的抗蠕變性能和抗疲勞性能也很優良。

5）良好的熱導率

金錫合金焊料的熱導率為57W/m·k，在軟釬料中屬于較高水平，當同樣的厚度焊料情況下，熱阻就小，因此焊接的器件具有良好的導熱性能。

6）無需助焊劑

由于合金成份中金占了很大的比重（80%），材料表面的氧化程度較低。如果在釬焊過程中采用真空，或還原性氣體如氮?dú)夂蜌錃獾幕旌蠚?，就不必使用化學助焊劑。

7）浸潤性良好

具有良好的浸潤性，而對鍍金層又無鉛錫焊料的那種浸蝕現象。金錫合金與鍍金層的成分接近，因而通過擴散對很薄鍍層的浸溶程度很低；同時也沒有像銀那樣的遷徒現象。

2.  金錫合金預成型焊片的特點

Au80Sn20 焊料的不足之處是價格較貴，性能較脆，延伸率很小，不易加工。用于微電子封裝的釬焊料有很多形式，常見的焊絲、焊膏以及預成型焊片等。由于金錫合金的脆性，很難制成連續、性能均勻并且能夠纏繞的焊絲。

預成型片通常首先將焊料制成焊料片，然后通過機械沖裁、剪切制成所需的焊片形狀，能夠確保釬焊料的精確用量和準確位置，以達到在最低成本情況下獲得最佳的質量。預成型焊片最早在上世紀60年代應用于一些元器件如金屬封裝的鉭電容，現在主要用于一些無源器件、光電器件的生產及封裝。

圖  預制成型焊片，攝于先藝電子展臺

預成型片主要具有以下優點：

1）采用預制成型焊片工藝，能夠精確控制釬焊料用量、成分和表面狀態。通過合理設計預制成型焊片的厚度和形狀，精確控制焊料的使用量，用最少的焊料量，滿足最好的焊接要求，在保證焊接質量的情況下將焊接成本大幅降低。

2）通常采用預制成型焊片工藝是在保護氣氛中進行，在這種條件下，可以免除使用易污染和難以控制的助焊劑，免除焊接后成本很高的清洗過程，節約成本，減少環境污染。

3）通過合理設計的預成型焊片通常能以最小的成本形成很好的焊接效果，使焊接接頭獲得很高的電學性能和焊接成品率，所以預成型焊片焊接工藝是高可靠、高導熱封裝的理想焊接工藝。

4）對于需要連接的基板材料的變化和特殊性能或環境保護的要求，對金錫焊料預成型片幾乎不受任何限制。

二、金錫焊片在陶瓷封裝管殼的應用

Au80Sn20等合金焊料密封不僅能用于各類高可靠IC，也能用于MEMS中慣性陀螺等并滿足高真空、低漏率；也能用在PHEMT結構GaAs器件的密封腔內，滿足氫含量低的要求。在綜合考慮外殼和蓋板成本、適應多種類型器件、密封工藝設備投入、成品率、可靠性等因素，合金焊料熔封工藝是首選。氣密電子封裝產品的一部分需要焊接到一些陶瓷部件上。主要是考慮陶瓷具有一些金屬件無法達到的物理性能如低熱膨脹系數、電絕緣、高強度等。金錫預成型焊片在陶瓷封裝的應用有：

1）當有源器件芯片和基板兩者都需要具有低熱膨脹系數時把有源器件芯片粘接到一個外殼內。

圖  金錫合金預成型片用于陶瓷封裝氣密封蓋示意圖

2）封蓋，即把一個金屬或玻璃的蓋板密封到陶瓷外殼上。采用一定厚度，形狀為不封閉框架的金錫預成型片。對于封蓋，一般會采用平行縫焊機對連接處局部加熱，在平行縫焊過程中金錫焊片受熱熔化與陶瓷表面金屬緊密結合。這樣對封裝內用金錫合金釬焊的有源器件芯片將不會受到影響。

3）引線絕緣子的焊接。采用高強度的陶瓷做絕緣體，要求釬焊材料具有良好的潤濕性、抗腐蝕性和高的楊氏模量等。采用金錫合金焊接的器件能夠經受得起長時間的熱應力循環。

圖  金錫合金預成型片在光電封裝中的應用

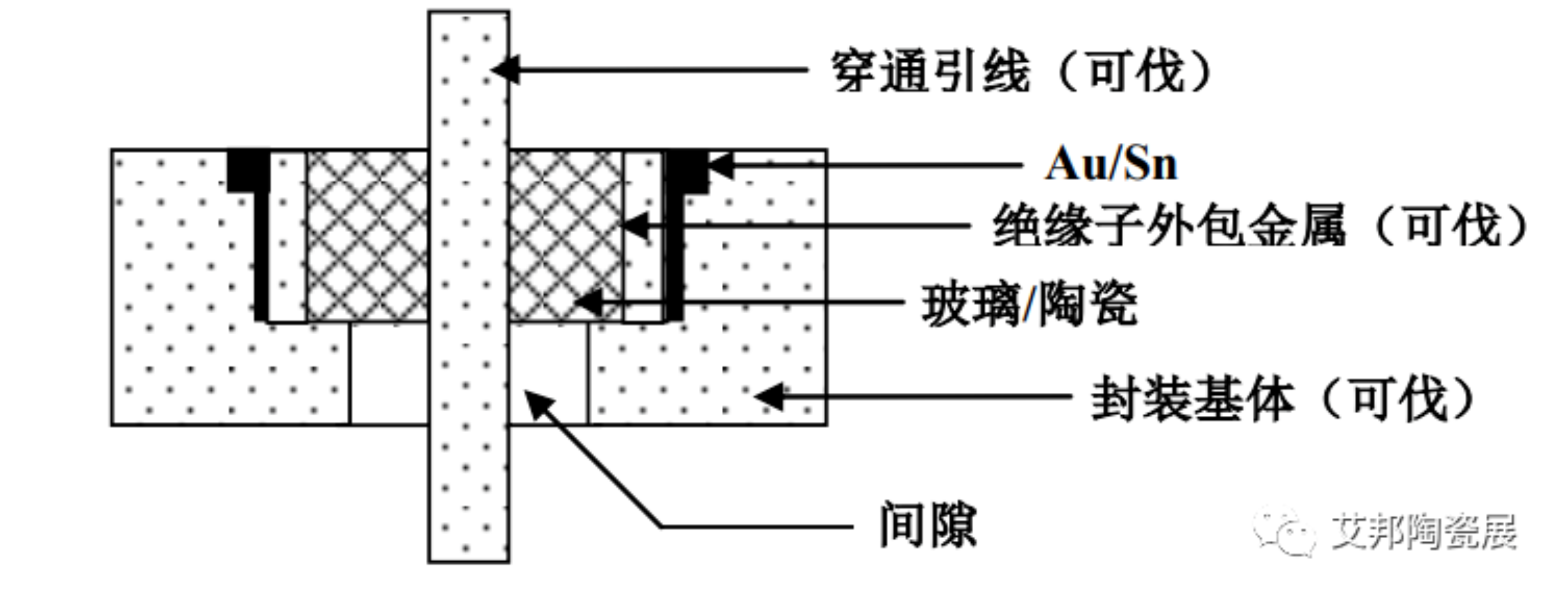

在光電器件如發射器、接收器及放大器等封裝中的穿通粘接中，墊圈型金錫預成型片也是一種最好的選擇。在連接過程中，熔化的金錫墊圈在毛細作用下會填充在絕緣子外導體和封裝基體（兩者皆由可伐合金制造并鍍以鎳和金）之間的間隙，由于絕緣子和基體之間的空隙很小，過多的釬焊料會造成短路。作為預成型片的優點之一，精確數量的金錫釬焊料可做成墊圈型預成型片以防止短路。

利用金錫合金預成型焊片制作預置金錫蓋板/殼體，即將金錫預成型焊片精確定位并點焊后，固定在合金或陶瓷殼體上，解決了傳統工藝存在的定位問題，并且縮短了封裝工藝流程，廣泛應用在混合集成電路、半導體集成電路、微波器件、傳感器、光電器件的陶瓷外殼氣密封裝等領域。
