賀 堅

（株洲中車時代半導體有限公司）

摘要：

我國新能源汽車的關鍵零部件對外依賴程度較高，特別是在 IGBT 模塊芯片方面，與先進國家技術實力相比，我國還存在明顯差距。因此，相關行業人員應深入研究 IGBT 技術，推動 IGBT 技術快速進步，以使我國新能源汽車真正擺脫外國芯片。先分析新能源汽車產業現狀，并指出新能源車用 IGBT 模塊封裝技術特征，再重點探究技術的應用與發展，以期為相關行業人員提供參考。

引言

在汽車領域，新能源汽車是未來發展方向，其優勢在于能減少排放量，與我國節能減排的號召相適應。為推動新能源汽車產業發展，我國制定了許多優惠政策。但分析我國新能源汽車產業發展情況發現，我國新能源汽車生產需要采用部分進口零部件，尤其是 IGBT 模塊，這 是 我 國新能源汽車產業發展受限的關鍵?；诖?，相關行業人員應深入研究新能源車用 IGBT 模塊封裝技術，以推動 IG-BT 技術與新能源汽車產業同步發展。

1新能源汽車產業現狀

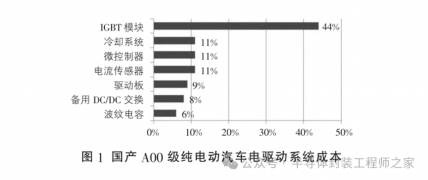

現階段在全球節能減排領域，新能源汽車屬于重要產業，其在許多汽車大國得到重點扶持。為促進新能源汽車產業發展，我國也出臺了一系列利好政策，如補貼政策、稅收優惠政策、不限行政策、不限購政策、免費停車政策等。2022 年，我國新能源汽車銷量超過 500 萬輛，市場處于爆炸式增長狀態，成為新能源汽車產銷大國。但我國新能源汽車的關鍵零部件對外依賴度較高，特別是在以 IGBT 模塊為主的車用芯片領域，與先進國家相比，我國技術實力還存在較大差距。在汽車成本中，IGBT 模塊占比較大，例如，國產 A00 級純電動汽車，其電驅動系統成本占比大約為 11%， 而在電控系統中，IGBT 模 塊 成 本 又 占比 44%左右，如圖 1 所示。由此可知，IGBT 模塊成本大概占據汽車整體成本的 5%。目前，我國致力于發展 IGBT 技術，以推動國產新能源汽車真正使用上中國芯片［1］。

2 新能源車用 IGBT 模塊封裝技術特征

2.1 IGBT 模塊

IGBT 模塊屬于一種模塊化半導體產品，其由 2 個部分組成，即絕緣柵雙極型晶體管芯片和續流二極管芯片。通過封裝構成的 IGBT 模塊能在許多設備上直接使用，如變頻器設備、UPS 不間斷電源設備。 IGBT 模塊的應用優勢較多，其安裝便捷、能穩定散熱和有效節能。在節能環保理念深 入推進的背景下，IGBT 模塊的應用愈發廣泛。同時，在能源變換與傳輸系統中，IGBT 模塊屬于核心元件，與 CPU類似，目前在新能源裝備領域應用較多。

2.2 IGBT 模塊封裝技術

IGBT 模塊封裝技術主要包括焊接式和壓接式 2 類。應用焊接技術時，通常有 2 種形式，即平面封裝和引線鍵合互聯。底板也有 2 種功能，其一是對上部模塊起到支撐的功能，其二是在運動情況下起到支持上部模塊散熱的功能。底板主要安裝在最底部，其四周連接兩側與外殼，具有保護內部構件的作用。同時，電極、基板與內部半導體芯片之間以焊接形式相連，待電極上部與外部連接完成后，可在內部倒入硅凝膠，發揮隔絕空氣的作用，以免內部半導體暴露在空氣中而受到腐蝕。此外，加入硅凝膠還能實現抗震效果。由于在單片功率芯片的情況下，汽車能源需求難以滿足，所以通常會采用并聯多個芯片的方式，將其放置在同一基板上，再通過并聯多個基板的方式，以提高功率、擴大容量。

與傳統汽車相比，新能源汽車在驅動方式上存在較大不同，其主要包括電動驅動、混合動力驅動、燃料與電力融合驅動 3 種驅動方式。新能源汽車無論是在功率密度方面，還是在驅動效率方面，都具有較高要求。首先，在新能源汽車運行過程中，尤其是啟動頻次較多的情況下，流過 IGBT模塊的電流會急劇增長，產生較高的溫度。同時，在新能源汽車放置較長時間后將其啟動，IGBT 模塊溫度也會 出現變化，進而影響其使用壽命。其次，當啟動驅動方式主要為永磁同步驅動的新能源汽車時，會難免發生電機堵轉的問題，流經 IGBT 模塊的電流也會急劇增長，在 局 部 位置 形成高溫，因而要求具備較高的散熱能力。再次，新能源汽車運行在凹凸不平的道路上會出現顛簸，此時 IGBT 模塊會受到振動，所以新能源汽車在引線端子上也有較高要求，要求其具備良好的機械性能。最后，新能源汽車的車身尺寸是固定的，而在固定尺寸要求下，不僅要保證 IGBT模塊功能，也要保證其質量，需要在此基礎上逐漸加大功率密度，盡可能降低空間占用［2］。

3 新能源車用 IGBT 模塊封裝技術的應用與發展

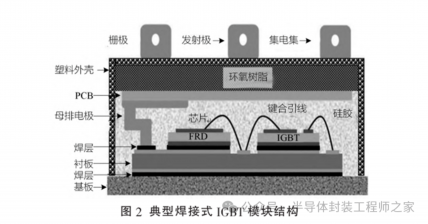

在 IGBT 模塊生產中，封裝技術較為關鍵。模塊封裝是在集成半導體分立器件的基礎上，在模塊內部完成封裝，并實現多種功能，包括機械支撐、散熱通路以及外部環境保護等。 IGBT 模塊內部通常包含半導體芯片、散熱基板、鍵合線、功率引出端子、焊接層以及封裝管殼等多層結構材料。為提高電流承載能力，半導體芯片往往以并聯形式連接，并基于引線鍵合的方式在芯片上表面實現電氣互連，基于焊接的方式使芯片下表面與絕緣陶瓷襯板相連。典型焊接式 IGBT 模塊結構如圖 2 所示。

有關研究證實，當 IGBT 模塊處于高溫、高壓狀態時，芯片表面鍵合線與焊層內部較易產生疲勞失效。通常情況下，1 個 IGBT 模塊從生產到投入市場要經過 9 道工藝，包括貼片、焊接、等離子清洗、鍵合等。其中，封裝技術的重點在于焊接與鍵合。

3.1 焊接技術

為使 IGBT 模塊具備較強的導熱性能，在焊接芯片與DBC 基板時，應確保焊接質量。目前，軟釬焊接屬于 主流技術，而未來預計將發展為低溫連接技術。

3.1.1 軟釬焊接技術

在 IGBT 模塊的封裝過程中，軟釬焊接技術被廣泛采用。這項技術主要利用真空回流焊接技術連接各種電氣元件，如半導體芯片、陶瓷襯板和基板等。在軟釬焊 接過程中，常 用的 焊料 包括 AnSn、SnPb、PbSnAg 等 ，焊料 可以 以焊膏或焊片的形式使用。使用焊膏焊接時，需要使用助焊劑，并在焊接完成后進行清洗處理，這種方式容易受到 潮濕環境的影響。相比之下，使用焊片焊接通常無需助焊劑，焊接完成后也不需要清洗，焊層更均勻，但這種方法所需的焊接設備較為復雜，焊接時需要使用特制的夾具來定位焊片和焊接件?，F(xiàn)階段軟釬焊接技術發展趨于成熟，在模塊封裝過程的應用較為廣泛。但與進口模塊相比，國產模塊在一致性與可靠性上還存在一定差距，這也是國產新能源汽車企業不使用國產模塊的根本所在。

3.1.2 低溫連接技術

SiC 模塊出現后對焊接技術的要求更嚴格，需要有效提高焊接工藝可靠性，所以開始運用低溫連接技術，其代表工藝為銀燒結工藝。與軟釬焊接技術相比，該技術具有顯著的應用優勢。應用低溫連接技術時，其連接層具有 2 個特性，即較高熱導率和電導率。以銀為例，由于銀的熔點在900 ℃以上，所以針對銀燒結層，最 高 工作 溫 度可 控 制 在700 ℃左右。與普通焊層相比，銀燒結層厚度較薄，僅為普通焊層的 50%～80%左右，而且與普通軟釬焊層相比，銀燒結層的電導率、熱導率更高，高出 5 倍左右，所以銀燒結層既具有良好的功率循環能力，也具有良好的溫度循環能力。但這項技術的實施難度較大，加之設備、銀粉成本較高，需要精確設定工藝參數，因而阻礙著技術商業化發展進 程 。國 外 先 進 汽 車 企 業 （如 英 飛 凌 、三 菱 ）已 在部 分 IGBT 模塊焊接過程運用低溫銀燒結工藝，我國目前也在努力實現低溫連接技術的規?；瘧?yīng)用［3］。

3.2 鍵合技術

IGBT 模塊內部存在許多并聯連接的芯片，其上方發射級與二極管芯片陽極連接，兩者連接方式以引線鍵合為主。同時，半導體芯片、絕緣襯板以及個別功率端子的連接也采用鍵合線形式，并通過引線鍵合作用形成完整的電路結構。因此，在 IGBT 模塊電流回路中，鍵合線尤為關鍵，其能起到有效連接的作用?，F(xiàn)階段 IGBT 模塊內部的鍵合線種類較多，包括銅線、鋁線、鋁包銅心線等。

3.2.1 鋁線鍵合

鋁線鍵合工藝的應用較為廣泛，其根本原因在于應用成本較低，這也是鋁線鍵合工藝的突出優勢。但鋁線也存在不足之處，如熱學特性較差、導電性能較差等，尤其在熱碰撞性能上，鋁線與半導體芯片之間難以匹配，會出現熱應力聚集，導致鍵合線開裂和 IGBT 模塊失效。通過優化鋁 鍵 合 線 形 狀 、完 善鍵 合 工 藝 參 數等 方式 ，能 提升 IGBT模塊的可靠性，但提升程度也受限。將鋁鍵合線模塊應用于部分高功率新能源車輛電驅動系統中，通常難以滿足要求。目前，鋁線鍵合工藝已在我國模塊封裝中使用，與國外工藝相比，并未出現明顯的技術差距。

3.2.2 銅線鍵合

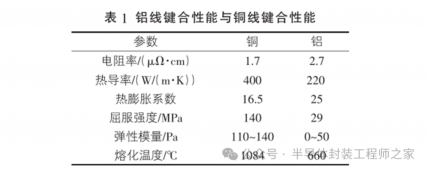

與鋁線相比，銅線的力學特性、熱學特性以及電學特性更優?；阢~線鍵合方式，可使鍵合工藝的可靠性更強，尤其是在功率密度較高、散熱效率較高的功率模塊上采用銅線鍵合方式，能顯著提升功率循環能力。因此，其在未來有望成為典型技術形式。鋁線鍵合性能與銅線鍵合性能之間的區別如表 1 所列。

由表 1 可知，與鋁線相比，銅線的功率循環能力能高出 10 倍左右，但因半導體芯片表面的金屬化層會對銅線鍵合的應用造成影響，銅鍵合線無法與以鋁金屬化層為基礎的半導體芯片良好匹配。為使半導體芯片表面適應銅線鍵合，往往要采取銅金屬化處理措施，如運用化學電鍍方式、物理氣相沉積方式等來實現，這增加了工藝的復雜性。同時，與鋁相比，銅的硬度和楊氏模量都較大，為保證鍵合效果，對超聲能量的要求更高，而這難免損傷超薄型 IGBT芯片，甚至可能導致芯片內部的元胞結構直接被損壞。目前，銅線鍵合技術已在國外部分汽車企業的高性能模塊中使用，而我國主要應用功率較低、性能較低的模塊，并未廣泛使用銅線鍵合工藝。因此，為推動國產模塊性能高質量發展，應攻克鍵合技術難點問題，將國外先進技術壁壘打破［4］。

通過分析模塊封裝工藝的 2 大關鍵技術（即焊接技術與鍵合技術）可知，在目前的 IGBT 模塊領域中，我國模塊封裝企業在技術上還存在一定不足。在國產模塊的制造過程中，由于難以實現對質量的有效控制，國產模塊無論是一致性還是可靠性都較差。只有在 A00 級純電動車這種低端汽車生產中，才會選擇國產模塊，而高端新能源汽車，目前對國產模塊并不信任。因此，現階段一方面應優化IGBT模塊制造工藝，采用先進技術，如離子注入技術、精細光刻技術等，通過縮小芯片尺寸、硅片尺寸，促進硅片切割利用率提升，降低 IGBT 模塊制造成本；另一方面 應 優化 模 塊封裝技術，在芯片技術成熟發展的背景下，芯片工作溫度會逐漸升高、熱功率密度會逐漸加大，所以需要不斷改進IGBT 模塊封裝技術，以提升芯片焊接的可靠性，降低熱阻。例如，無綁 定線鍵合、雙面 冷 卻 、集 成 電 流 與 溫 度 傳 感器等不僅能提高 IGBT 模塊的功率循環頻次，還能有效降低引線電感。

4 結語

為突破銷量，我國模塊封裝產業還應努力積累技術實力，在深入研究新能源車用 IGBT 模塊封裝技術的基礎上，生產性能更高的 IGBT 模塊。同時，我 國新能源汽車企業也應信任、支持國產模塊。對于模塊封裝企業而言，應掌握模塊封裝焊接技術、鍵合技術，推動自身轉型，實現高端化發展。
