引言

隨著半導體行業不斷追求在更小尺寸中實現更高性能和更多功能，3D集成技術已成為有前途的解決方案。本文概述了關鍵的3D IC集成和封裝技術，包括硅通孔（TSV）、高帶寬內存（HBM）以及各種堆疊方法[1]。

3D IC封裝

3D IC封裝指的是不使用TSV的芯片垂直堆疊。常見的方法有幾種：

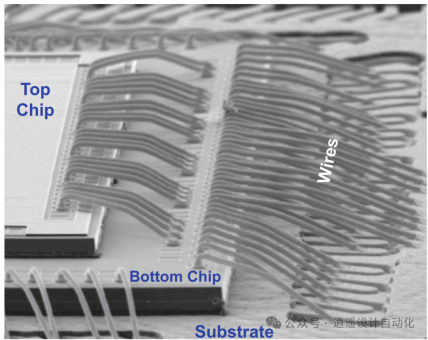

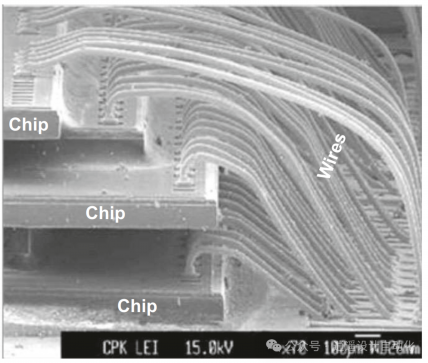

1. 鍵合：多個芯片堆疊并使用周邊的鍵合線連接。這是成熟的低成本方法，廣泛用于內存堆疊（圖1和2）。

圖1

圖2

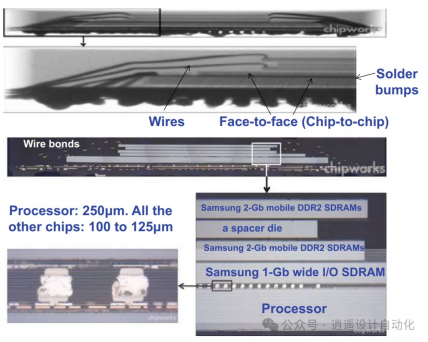

2. 面對面鍵合： 兩個芯片通過微凸點面對面鍵合，其中一個芯片用鍵合線連接到基板（圖3）。

圖3

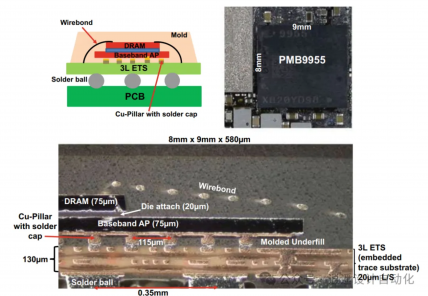

3. 背對背鍵合：兩個芯片背對背鍵合，一個芯片倒裝到基板上，另一個用鍵合線連接（圖4）。

圖4

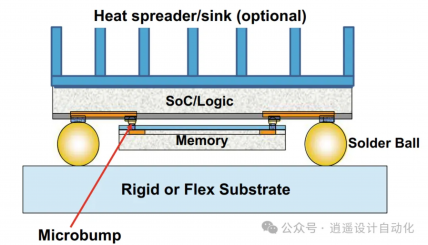

4. 面對面鍵合加焊球： 與方法2類似，但使用焊球而不是鍵合線連接到基板（圖5）。

圖5

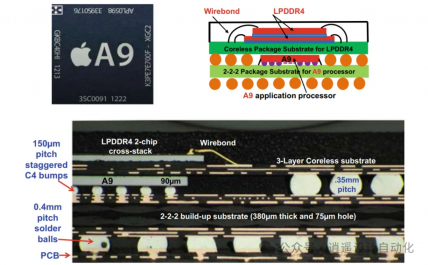

5. 封裝疊加封裝（PoP）： 單獨的封裝垂直堆疊，通常底部是應用處理器，頂部是內存（圖6）。

圖6

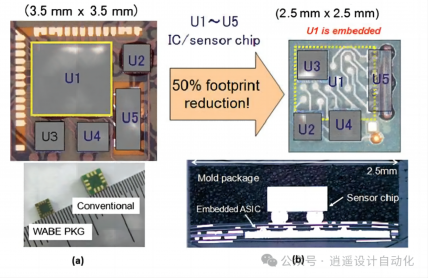

6. 嵌入式芯片： 芯片嵌入到封裝基板中（圖7）。

圖7

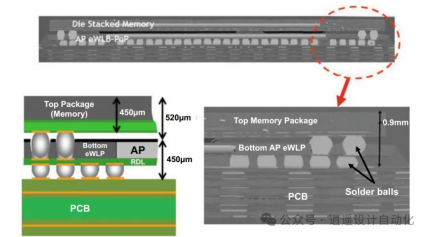

7. 扇出晶圓級封裝： 芯片嵌入到模塑化合物中并重新分布，以實現更高的I/O密度（圖8）。

圖8

每種方法在電氣性能、熱管理、尺寸和成本方面都有權衡。選擇取決于具體的應用需求。

使用TSV的3D IC集成

3D IC集成使用TSV在硅芯片中創建垂直電連接。與傳統封裝方法相比，可實現更高的互連密度和帶寬。關鍵的3D IC集成技術包括：

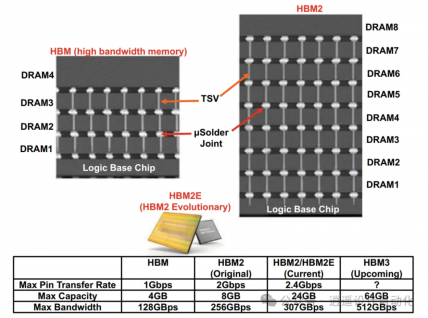

1. 高帶寬內存（HBM）：HBM使用TSV和微凸點將多個DRAM芯片堆疊在邏輯基礎芯片上（圖9）。與傳統DRAM封裝相比，可提供顯著更高的內存帶寬。HBM對高性能計算、AI和圖形應用非常重要。

圖9

2. 芯片疊加晶圓（CoW）堆疊： 單個芯片鍵合到包含TSV的晶圓上的芯片。用于不同類型芯片的異構集成。

3. 晶圓疊加晶圓（WoW）堆疊： 整個晶圓鍵合在一起，TSV提供垂直連接?？蓪?shí)現很高的互連密度，但需要良好的芯片對芯片對準。

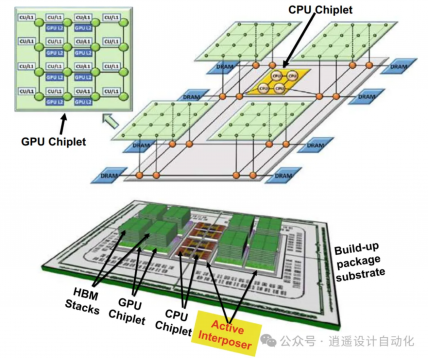

4. 基于中間層的集成： 帶有TSV的中間層充當中間基板，連接多個芯片。允許混合不同工藝節點和芯片類型（圖10）。

圖10

TSV制造和組裝

TSV通常使用"中段硅通孔"或"后段硅通孔"工藝制造：

● 中段硅通孔：TSV在前端工藝（FEOL）之后但在后端金屬化（BEOL）之前形成。

● 后段硅通孔： TSV在BEOL之后創建，可以從晶圓正面或背面進行。

選擇會影響TSV尺寸和制造工藝流程。中段硅通孔更常用于大批量生產。

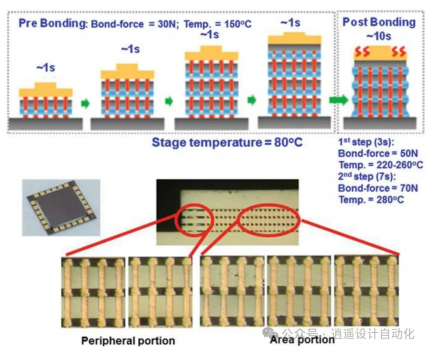

帶TSV的3D堆疊組裝通常使用熱壓鍵合（TCB）和銅柱微凸點。通常使用非導電薄膜（NCF）或漿料（NCP）作為底填以提高可靠性。對于HBM堆疊，芯片逐個鍵合，可能限制產量。為解決這個問題，已開發出同時鍵合多個芯片的集體鍵合方法（圖11）。

圖11

先進的3D集成：混合鍵合

混合鍵合是一種先進的互連技術，可以直接鍵合銅墊而無需焊料凸點。與微凸點方法相比，可實現更細間距的互連。主要優勢包括：

● 更高的互連密度

● 改善的電氣和熱性能

● 減小封裝高度

混合鍵合可用于各種3D集成場景：

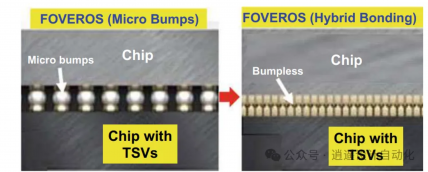

1. 帶TSV的芯片對芯片： 一個芯片混合鍵合到另一個含TSV的芯片上（圖12和13） 。

圖12

圖13

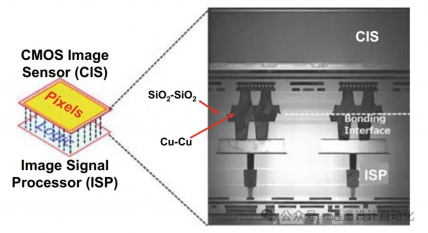

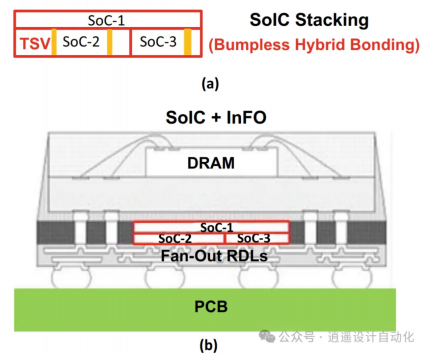

2. 不帶TSV的芯片對芯片： 用于不需要TSV的應用， 如堆疊圖像傳感器（圖14）。

圖14

3. 芯片對晶圓：單個芯片混合鍵合到晶圓上的芯片。

4. 晶圓對晶圓： 整個晶圓混合鍵合在一起。

英特爾、臺積電和三星等主要半導體公司正在積極開發用于大批量生產的混合鍵合能力。

3D IC的設計考慮

3D集成帶來了幾個獨特的設計挑戰：

1.熱管理： 堆疊多個有源芯片會增加功率密度并可能導致熱點。需要仔細進行熱分析并可能使用熱TSV。

2.供電： 為堆疊中的所有芯片提供穩定電源需要考慮TSV的電阻和電感。

3.測試： 需要新的測試策略來有效測試部分組裝的3D堆疊并隔離缺陷。

4.信號完整性： TSV和微凸點引入了新的寄生效應，必須建模和管理。

5.機械應力： 材料之間熱膨脹系數（CTE）的差異可能導致翹曲和可靠性問題。

6.成本： 3D集成工藝增加了成本，必須權衡性能和尺寸優勢。

能夠處理多芯片場景和TSV/微凸點模型的先進封裝設計工具對成功開發3D IC非常必要。

應用和未來展望

3D集成技術在幾個關鍵應用領域得到越來越多的采用：

1.高性能計算： HBM和先進的邏輯疊加邏輯堆疊，用于提高內存帶寬和降低延遲。

2.移動設備： PoP和內存疊加邏輯堆疊，用于減小尺寸和提高性能。

3.成像： 具有單獨感應和處理層的堆疊圖像傳感器。

4.異構集成： 結合不同工藝節點甚至不同半導體材料（如硅和III-V化合物）的芯片。

隨著傳統硅縮放變得更具挑戰性和昂貴，3D集成預計將在繼續實現類似摩爾定律的整體系統性能和功能縮放方面發揮越來越重要的作用。

正在進行的研究和開發的關鍵領域包括：

● 更細間距的TSV和微凸點

● 改進的熱管理技術

● 增強的設計工具和方法

● 用于提高可靠性和性能的新材料

● 通過改進制造工藝降低成本

結論

3D IC集成和先進封裝技術為在傳統2D縮放之外繼續提高電子系統性能、功能和尺寸提供了很有前途的途徑。盡管仍然存在挑戰，特別是在熱管理和成本方面，但潛在的好處正在推動這些技術的快速發展。隨著生態系統的成熟，可以期待看到3D集成在廣泛應用領域的領先半導體產品中變得越來越普遍。

參考文獻

[1] J. H. Lau, "Semiconductor Advanced Packaging," Singapore: Springer Nature Singapore Pte Ltd., 2021.
