      IGBT(Insulated Gate Bipolar Transistor)，絕緣柵雙極型晶體管，是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大;MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。

     IGBT模塊是由IGBT(絕緣柵雙極型晶體管芯片)與FWD(而極管芯片)通過特定的電路橋接封裝而成的模塊化半導體產品;封裝后的IGBT模塊直接應用于變頻器、UPS不間斷電源等設備上。

      IGBT模塊具有節能、安裝維修方便、散熱穩定等特點;當前市場上銷售的多為此類模塊化產品，一般所說的IGBT也指IGBT模塊;隨著節能環保等理念的推進，此類產品在市場上將越來越多見。

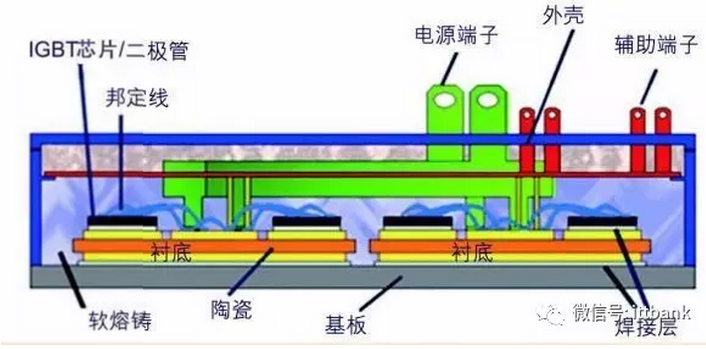

包括基板在內的IGBT模塊構架示意圖

 國內IGBT廠商

       作為半導體分立器件重要的組成部分，IGBT潛在市場巨大。然而，縱觀全球IGBT市場，主要被日、歐、美等國刮分。

       中國擁有全球最大的功率半導體市場，但是本土IGBT廠商與英飛凌、三菱和富士電機等國際大廠相比仍有很大差距。據悉，大陸現在的IGBT等功率元器件幾乎都依賴進口，形勢不容樂觀。

      目前，國內的功率半導體技術包括芯片設計、制造和模塊封裝技術目前均處于起步階段。功率半導體芯片技術研究一般采取“設計+代工”模式，即由設計公司提出芯片設計方案，由國內的一些集成電路公司代工生產。

      近年，中國IGBT產業在國家政策推動及市場牽引下得到迅速發展，已形成了IDM模式和代工模式的IGBT完整產業鏈，IGBT國產化的進程加快，有望擺脫進口依賴。以下為國內部分頂尖的IGBT廠商，涵蓋了設計到制造：

      近幾年國內IGBT技術發展也比較快，國外廠商壟斷狀況逐漸被打破，已取得一定的突破。主要亮點有：

2011年12月，北車西安永電成為國內第一個、世界第四個能夠封裝6500V以上IGBT產品的企業；

2013年9月，中車西安永電成功封裝國內首件自主設計生產的50A/3300V IGBT芯片；

2014年6月，中車株洲時代推出全球第二條、國內首條8英寸IGBT芯片專業生產線投入使用；

2015年3月，天津中環自主研制的6英寸FZ單晶材料已批量應用，8英寸FZ單晶材料也已經取得重大突破；

2015年8月，上海先進與比亞迪、 國家電網建立戰略產業聯盟，正式進入比亞迪新能源汽車用IGBT供應鏈；

2015年10月，中車永電/上海先進聯合開發的國內首個具有完全知識產權的6500V高鐵機車用IGBT芯片通過高鐵系統上車試驗；

2015年底，中車株洲所旗下時代電氣公司與北汽集團旗下的北汽新能源簽署協議，全面啟動汽車級IGBT、電機驅動系統等業務的合作，并宣布未來共同打造自主新能源汽車品牌。這被業界視為高鐵技術與汽車行業的一次深度“聯姻”，有望推動IGBT等汽車半導體產業的國產化進程；

2016年5月，華潤上華/華虹宏力基于6英寸和8英寸的平面型和溝槽型1700V、 2500V和3300V IGBT芯片已進入量產。
